【混插矩阵8进8出】-RG-HDM8*8
混插矩阵8进8出的概述：

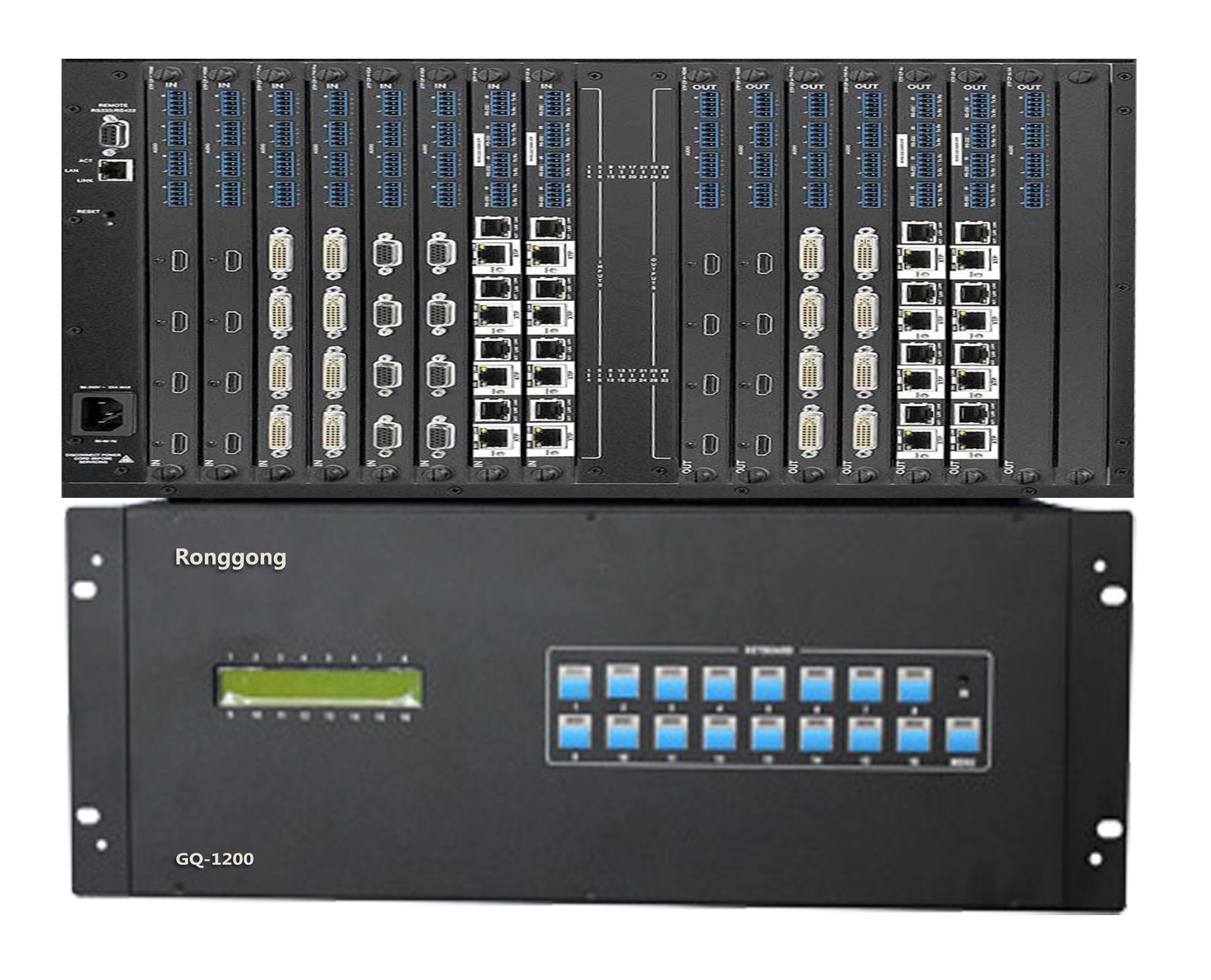

广州荣工自动化科技有限公司（Ronggong）高清插卡式混合矩阵切换器，提供HDMI、DVI、VGA、CVBS、S-Video、YPbPr、SDI信号本地直连输入，以及HDMI、DVI、VGA、SDI直连输出。领先的全数字信号处理技术可保证信号无失真处理，将最优质的画面送至显示终端。
混插矩阵8进8出的功能特性：
1. 输入输出：最大支持8路信号输入，8路信号输出。支持嵌入式多通道信号的交叉切换。
2. 输入输出卡：每块板卡为2路，可按需求配置不同格式的输入板卡。
3. 插卡式结构： 输 入 信 号 支 持：Video、VGA、 YPbPr、 DVI、HDMI、HD-SDI、网络。
4. 输出信号支持：HDMI、DVI、色差、VGA、网络。插卡式机构，极其容易扩展或更换。
5. 长线驱动能力: 输入带有自动均衡，有效减少因为线路传输而导致的确定性抖动（ISI）；输出带有预加重功能，以便长线传输后接收端仍可接收信号；输入支持接收延迟，有效应对当差分对线不等长时进行时间补偿。
6. HDCP 兼容: 确保有内容保护的媒体能正常显示，如蓝光DVD、GAME BOX 等。
7. EDID 支持计算功能: 能实时自动计算任意个输出端显示器的EDID 信息的交集，合集。当一路输入信号送给多个不同分辨率的显示设备时，能自动获取当前切换状态的最佳分辨率，并触发信号源更改分辨率（自动模式）。
8. 掉电记忆功能和现场记忆功能: 带有断电现场保护功能；并可保存和调用32个切换状态。
9. 支持全高清：与包括1080p/60 的所有HDTV 分辨率和高达1920*1200 的PC 的分辨率兼容；
10. 支持 3D、HDMI 1.4（部分）、HDCP、与及 DVI 1.0 协议。支持高色深，以及高达 6.5Gbps速率；
11. 内置轮循切换功能，能任意设定间隔时间和通道
12. 支持正向高速通道和内嵌控制信号分离切换模式；
13. 控制方式灵活，具有按键面板操作，RS-485扩展键盘操作，还提供2路标准RS-232通讯接口和网络端口，方便用户与各种远端控制设备配合使用。
14. 冗余双电源设计: 当一个电源模块出现故障后，另一块电源模块立刻接替确保能继续正常工作。
15. 全贴片SMD工艺，特有ESD静电保护功能；
16. 全球通用宽电压设计，可适应交流100～240V，50/60Hz。
混插矩阵8进8出的技术参数：
1. 可接输入卡：4张板卡，一共8路。
2. 可接输出卡：4张板卡，一共8路。
3. 支持输入插卡类型：Video、VGA、 YPbPr、 DVI、HDMI、HD-SDI、网络。
4. 支持输出插卡类型：VGA、 YPbPr、 DVI、HDMI、HD-SDI、网络。
5. 接口带宽：6.75Gbps，全数字（总共6.75Gbps，每种颜色是2.25Gbps）。
6. 串行控制接口：RS-232，9-针母 D型 接口。
7. 波特率与协议：波特率：9600，数据位：8位， 停止位：1，无奇偶校验位。
8. 串行控制口结构：2 = TX，3 = RX，5 = GND。
9. 以太网控制接口：RJ-45母接口。
10. 以太网控制协议：TCP/IP。
11. 以太网控制速率：自适应10M/100M，全双工或半双工。
混插矩阵8进8出的规格：
1. 电源:100VAC ~ 240VAC, 50/60 Hz, 国际自适应电源。
2. 温度:储存、使用温度: -20°~+70°C。
3. 湿度:储存、使用湿度:10% ~ 90%。
4. 功率:100W。
5. 机箱尺寸(mm)：482mm（长）x 280mm（宽） x 270mm（高）。
6. 机架安装:19英寸标准 6U高度。
7. 产品重量:15.0kg。
8. 平均故障间隔时间:58000 小时。
9. 标准配件:说明书、控制软件、电源线、控制线、遥控器，保修卡。
