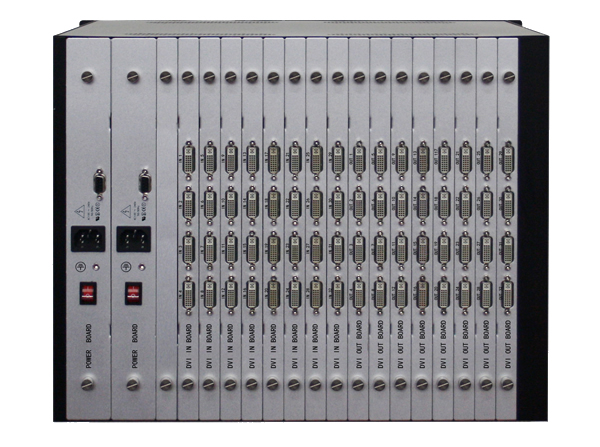

【DVI矩阵32进32出】-DVI3232*32
DVI矩阵32进32出，型号：RG-DVI3232
DVI矩阵32进32出的概述：
广州荣工自动化科技有限公司（Ronggong）驰名品牌DVI矩阵切换器是一款全数字高带宽DVI矩阵，支持按键快速切换操作，拥有超大容量的输入和输出能力，支持任意输入设置为默认的EDID参数。采用最新的DVI全数字接口，使图像信号可高保真输出，画面更加清晰。
DVI矩阵32进32出的功能特性：
1. 支持32路DVI信号输入，8/16/24/32路DVI信号输出。
2. 支持输入端精确的自适应补偿，将最大的输入距离延长至36米。
3. 采用6.5GHz高带宽芯片，输出高清晰图像，完善支持1920X1200@60的分辨率。
4. 采用高速数字交换技术，完美解决串扰、重影与拖尾现象。100%真实重现输入信号的视频效果。
5. 国内首次集成如此多路的DVI信号交换的矩阵设备，适应DVI信号大规模应用的时代需求。
6. 支持快速切换操作。
7. 支持视频信号类型：DVI1.0规范中的DVI-D全数字T.M.D.S信号。
8. 视频信号输入、输出端采用全数字DVI-D接口。
9. 具有掉电记忆功能带有断电现场保护、LCD液晶显示等功能。
10. 具备红外遥控功能和RS-232通信功能。
11. 具有网络接口，可通过以太网控制。
12. 采用可编程逻辑陈列电路，任意交互切换。
13. 信号长距离传输失真补偿技术。
14. 内置轮循切换功能，能任意设定间隔时间和通道。
15. 内置32组场景存储功能，能直接在面板操作 。
16. 支持输入信号状态监测，能实时监测和显示当前各输入通道是否有效的信号接入。
17. 支持负载接入状态监测，能实时监测和显示输出通道是否连接有负载。
18. 专用端口，能直接和无线触摸屏连接，即插即用。
19. 全贴片SMD工艺，特有ESD静电保护功能。
20. 全球通用宽电压设计，可适应交流100～240V，50/60Hz。
DVI矩阵32进32出的控制方式：
1. 按键控制：设备前面板上的按键可以操控矩阵的所有动作。
2. 遥控控制：设备标配一个遥控器，使用遥控器操控矩阵的所有动作。
3. RS-232/485控制：通过RS-232/485使矩阵和电脑连通，在电脑上安装Ronggong(荣工)的矩阵专用管理软件就可以完全操控矩阵的所有动作。
4. 拼接软件控制：在大屏拼接系统中，可以通过大屏的拼接软件操控矩阵的所有动作。
5. 触摸屏控制：触摸屏通过WIFI方式跟矩阵传输数据和指令，进而操控矩阵的所有动作。（选配）
6. 中控控制：矩阵设备兼容其他厂家的代码和指令，使用中央控制器来操控矩阵所以动作。(可以选配)
7. 网络控制：通过TCP/IP网络控制管理功能，通过以太网操控矩阵的所有动作。(可以选配)
DVI矩阵32进32出的技术参数：
视频
1. 最大支持分辨：1920x1200@60。
2. 位时钟抖动(Clock Jitter)：<0.15 Tbit。
3. 位上升时间(Risetime )：<0.3Tbit (20%--80%)。
4. 位下降时间(Falltime)：<0.3Tbit (20%--80%)。
5. 最大传输延时：5nS(±1nS)。
6. 切换速度：50 ns(最长时间)。
7. 信号类型：DVI 1.0规范中的 DVI-D全数字 T.M.D.S 信号。
视频输入
1. 信号强度：T.M.D.S +/- 0.4Vpp。
2. 最小/最大电平：T.M.D.S 2.9V/3.3V。
3. 阻抗：50 Ω。
4. 输入EDID：使用系统默认EDID。
5. 最大直流偏置误差：15mV。
6. 建议最大输入距离：小于36米，在1920x1200@60时（推荐使用认证过的DVI专用线材，如Molex TM 的线材）。
视频输出
1. 最小/最大电平：T.M.D.S 2.9V/3.3V。
2. 阻抗：50 Ω。
3. 建议最大输出距离：小于40米，在1920x1200@60时（推荐使用认证过的DVI专用线材，如Molex TM 的线材）。
控制种类
1. 串行控制接口：RS-232, 9-针母 D型 接口 。
2. 波特率与协议：波特率：9600, 数据位：8位, 停止位：1, 无奇偶校验位。
3. 串行控制口结构：2 = TX, 3 = RX, 5 = GND。
4. 以太网控制接口：RJ-45母接口（可选控制接口配件） TCP/IP。
5. 以太网控制速率：自适应10M或100M,全双工或半双工。
6. 控制程序：《RONGGONG-APPSY》。
DVI矩阵32进32出的规格：
1. 电源:100VAC ~ 240VAC, 50/60 Hz, 国际自适应电源。
2. 温度:储存、使用温度: -20°~+70°C。
3. 湿度:储存、使用湿度:10% ~ 90%。
4. 功率:60W。
5. 机箱尺寸(mm)：482mm（长）x 280mm（宽） x 360mm（高）。
6. 机架安装:19英寸标准 8U高度。
7. 产品重量:18.0kg。
8. 平均故障间隔时间:58000 小时。
9. 标准配件:说明书、控制软件、电源线、控制线、遥控器，保修卡。
