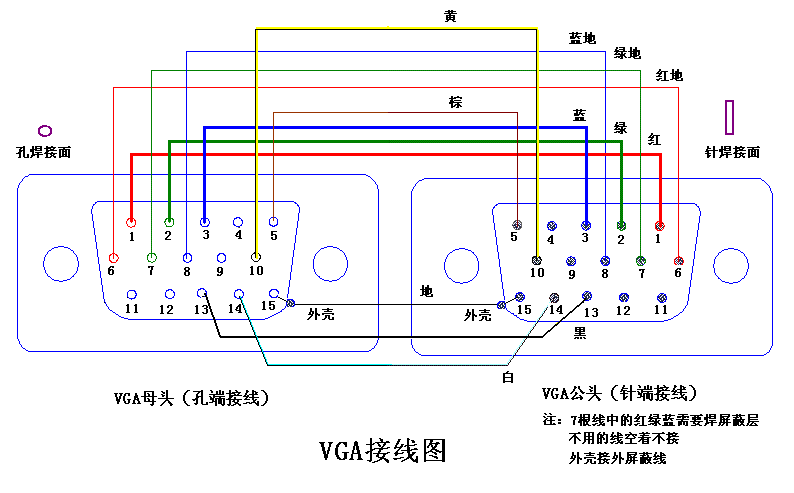

投影机VGA线接法图

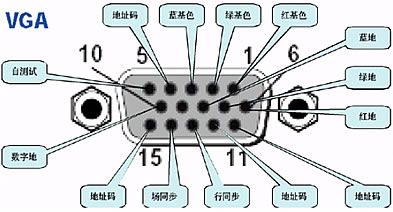

，多媒体信息发布，楼宇广告VGA的接口引脚图（孔座）：
VGA管脚定义及VGA线焊接方式
引脚号 对应信号 对应焊接
1 红基色 red 红线的芯线
2 绿基色 green 绿线的芯线
3 蓝基色 blue 蓝线的芯线
4 地址码 ID Bit
5 自测试
6 红地 红线的屏蔽线
7 绿地 绿线的屏蔽线
8 蓝地 蓝线的屏蔽线
9 保留
10 数字地 黑线
11 地址码 棕线
12 地址码
13 行同步 黄线
14 场同步 白线
15 地址码
外层屏蔽 D15 端壳压接
还有一种非常适用的焊接方法：就是在 D15 两端的 5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、 2 、 3 脚接红、绿、蓝的芯线； 13 接黄线； 14 接白线； 外层屏蔽压接到 D15 端壳。
接法如下：准备一个15针或孔的“VGA接头”，各引脚的定义如下（“VGA接头上有标号”）： 1PIN ——Red ，2PIN ——Green ，3PIN ——Blue， 4PIN ——ID Bit， 5PIN ——N/C ，6PIN ——R.GND ，7PIN ——G.GND ，8PIN ——B.GND， 9PIN ——No.Pin ，10PIN——GND ，11PIN——ID Bit ，12PIN——ID Bit ，13PIN——H Sync ，14PIN——V Sync ，15PIN——N/C 其中1、2、3为模拟的红、绿、蓝信号既3根粗线，6、7、8为对应的模拟接地既对应的屏蔽线；13、14为数字的行场信号，10为数字地；ID Bit为屏幕与主机之间的控制或地址码。 在实际工程中，经常会在地线的连接中出现错误，如果将某些脚（如4，5，9，15等）接到地线上，以大屏显示这种应用而言不至于出现什么问题，但如果10脚未接地的话，恐怕就要出现地线不通的情况，因此如果用到这类接头时建议先测量一下，看看彼此的定义是否一样，当然有时为了避免出现这种情况，有些设备将不用的引脚全部接地了，虽然不标准，但挺实用，只是如果要用到相应的控制位时会出问题，这一点应该知道，目前可这样用。所以你的9芯线只要保证3根粗线及屏蔽线接好在123和678针脚，其它6根细线对应接到10、13、14、15即可，另外两条可接可不接
| |||||||
实际操作中，还有一种非常简单适用的焊接方法： | |||||||
|
|
红线的芯线 脚 1 一般在VGA接头上，会1，5，6，10，11，15等标明每个接口编号! | ||||||
准15针 VGA头焊接方法:
标准15针 VGA 头的各针脚如下图显示（3+4 线型，3表示3根同轴红、绿、蓝，4表示4根黑、棕、黄、白线） VGA的脚通常按照倒梯形来看，从上到下，从左到右分别是1－5脚，6－10脚，11——15脚；（注重 D15 接头一定选用金属外壳）如下图所示：
15针脚我们通常只需要焊接11个引脚即可，如下：（4、5、9、12脚不焊）
红线——“1”脚——模拟信号的“红”；
绿线——“2”脚——模拟信号的“绿”；
蓝线——“3”脚——模拟信号的“蓝”；
红线外屏蔽线——“6”脚——模拟信号的“红”的接地屏蔽线；
绿线外屏蔽线——“7”脚——模拟信号的“绿”的接地屏蔽线；
蓝线外屏蔽线——“8”脚——模拟信号的“蓝”的接地屏蔽线；
黑线——“10”脚——数子信号的的接地端；
棕线——“11”脚——屏幕与主机之间的控制或地址码；
黄线——“13”脚——数字的水平“行”同步信号；
白线——“14”脚——数子信号的垂直“场”同步信号；
VGA 线外屏蔽线——“15”脚——VGA插座外壳压接接地。
在实际工程中，常常会在地线的连接中出现错误，假如将某些脚（如4，5，9，15等）接到地线上，在大屏显示不出什么问题；但如10脚未接地的话，就会出现地线不通而出问题。有些设备将不用的引脚全部接地了，虽然不标准，但挺实用，只是如果要用到相应的控制位时会出问题。
三、VGA针脚只焊7线的焊接方法：（如用网线中的8芯焊接）
第一、 1 、 2 、 3 脚 分别用网线中的三根线（1－橙，2－绿，3－蓝）记着两边颜色对应；
第二、 5~10 脚焊接在一起做公共地；用8根网线中的某一根颜色的线（在此我们记作用“橙白”色线），记着两头都用这根颜色的线，6、7、8脚针焊在一起接到公共地上；
第三、 11脚 接网线中的某个线（在此定义为接棕色线，11－棕）
第四、 13脚 接网线中的某根颜色的线（在此定义用绿白线，13－绿白）；
第五、 14脚 接网线中的某根颜色的线（在此定义用绿白线，14－蓝白）；
第六、15脚 VGA插座外壳压接接地，（在此定义用绿白线，15－棕白）
15号针脚其实应该跟5－10脚焊一起都当作地线，这样实际上就是焊7针脚了。
如果用专用VGA线缆涂简便只焊7针脚的话焊接方法就是：就是在 D15 两端的 5~10 脚焊接在一起做公共地；红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、 2 、 3 脚接红、绿、蓝的芯线； 13 接黄线； 14 接白线； 外层屏蔽压接到 D15插头端壳，褐线和黑线不用接，但是要剪齐
