集中控制子系统
一、综述
会议室所采用的会议集中控制系统要求实现以下功能： 1、会议发言、讨论设备控制 2、摄像机的云台镜头控制 3、会议厅投影机的控制 4、会议厅音响扩声系统的控制
5、所有音视频源开关、录像机、DVD的快进快退、投影及扩音信号的选择（控制矩阵）
6、会议厅照明灯光的控制 7、该会议室会议系统的其它设备
二、系统描述
1、主要设备配置简表
1 中控系统主机 2 单向无线触摸屏 3 单向无线RF接收器 4 八路电源控制器 5 红外发射棒
6
专用系统编程软件
2、系统图示

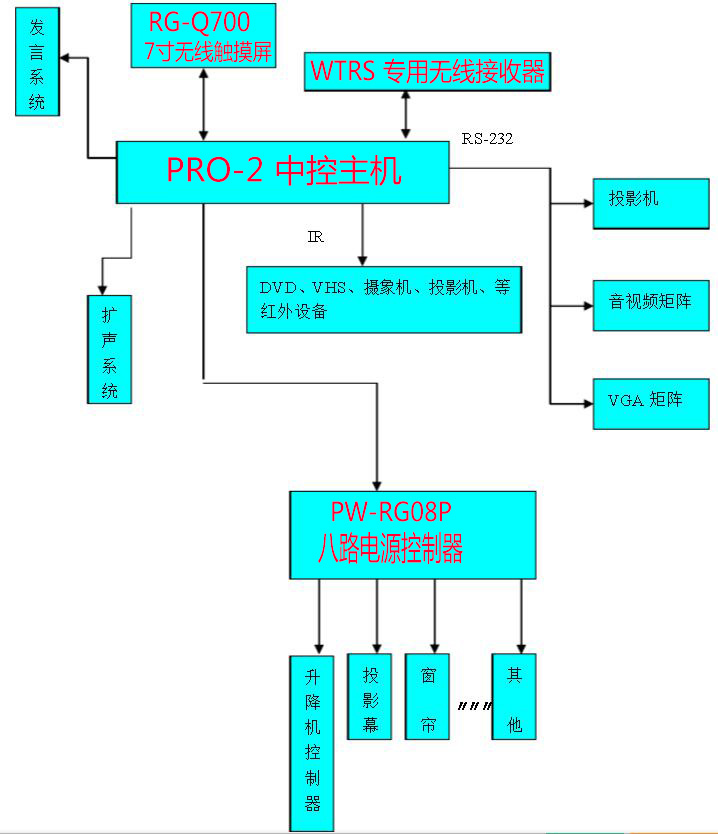

会议室中央控制系统图
三、主要设备选型

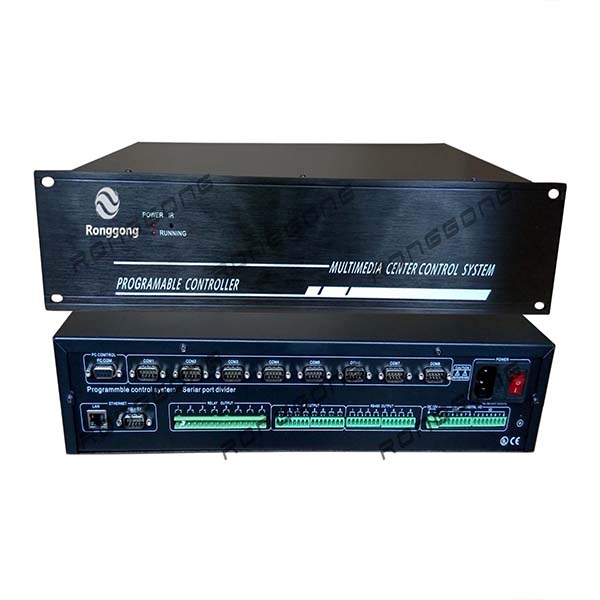

1、RONGGONG-RGMC 中控系统主机
产品适用范围：RONGGONG-RGMC 是一台专为智能会议系统设计的功能强大的中央控
RS-232
IR
TAIDEN中控主机
DVD、VHS、摄象机、投影机、等红外设备
RONGGONG-RGPM 8路电源控制器
投影机
VGA矩阵
投影幕 窗 帘 其
他 音视频矩阵
RONGGONG-RGRF无线接收器
RONGGONG-RGTP 无线触摸屏
升
降机
控制
器
扩声系统
发言系统
制系统，提供有多种可编程外部远程终端接口。开放式的可编程控制平台，强大的控制逻辑，适合大/中型会议厅！ 性能描述
开放式的可编程控制平台，人性化的中文操作界面 内嵌式红外遥控学习功能，无需配置专业学习器，简
便可靠
内置与台电数字会议系统的连接协议，可与台电数字
会议系统系列产品进行无缝连接，组成完美的智能会议系统全面解决方案 1路立体声音量控制
前面板LCD、LED显示功能及实时时钟功能 提供中/英文系统设置操作软件 自定义情景存贮及存贮调用功能 计划任务表功能 面板按键锁定保护功能
内嵌式红外遥控学习功能，无需配置专业学习器，简便可靠
8路红外发射口可实现对VCR、DVD、CD唱机，MD放音机和视频/数据投影机等的
遥控
8路数字I/0控制口和4路弱继电器控制口，用以控制环境装置，诸如投影幕的
上/下，窗帘的开/闭，投影机的高低，灯光开/关等
3路RS-232输出端口，可控制视频/数据投影机或等离子显示设备。特别地，对
RS-232控制口的功能进行了改进，可控制台电数字会议系统产品 1路RS-485控制口，可任意扩展模块，连接多达128台设备。特别地，对RS-485
控制口的功能进行了改进，可方便地控制视像跟踪系统等
2个Ronggong控制接口，用以连接台电电源控制器、灯光控制器、无线收发器等
设备（最多达128台设备）
USB、RS-232输入端口和数字I/0控制口，可通过PC机(安装台电全功能可编程
控制软件)或控制面板进行遥远控制
配合有线触摸屏RONGGONG-RGTPC，可实现遥远控制所有功能
配合无线触摸屏RONGGONG-RGTP，RONGGONG-RGRF，可实现无线遥远控制所有功能 内置与台电数字会议系统的连接协议，可与台电数字会议系统系列产品进行无缝
连接，组成完美的智能会议系统全面解决方案 结构紧凑，2U高度和较轻的重量

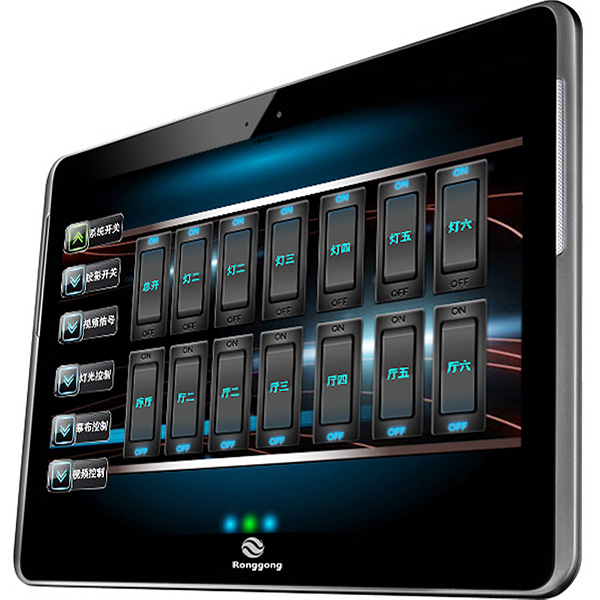

2、RONGGONG-RGTP彩色无线触摸屏
RONGGONG-RGTP是一台多功能的无线触摸屏，拥有高亮度、64，000真彩的TFT-LCD显示屏，超大容量内存、开放式的用户界面。还内置了红外学习和发射功能，可独立使用于对多种常用电器进行遥控。
RONGGONG-RGTP是台电数字会议无线中控制方案的一部分，它将整个数字会议中央控制系统集中到一个轻巧而使用简便的触摸屏中。
功能与特色：
◆高亮度(350cd/m2)、64，000真彩的TFT-LCD显示屏（5.7英寸，320x240分辨率）
◆用户界面：图形界面，用户可编辑，支持图片、图形、文字、3D/2D按键
◆10个布局合理的可编程功能键，提供便捷的“一键式”控制 ◆超大容量内存（8M SDRAM，2M Flash） ◆亮度、对比度可调
◆80米无线射频(433MHz)范围，使用方便用途广泛
◆内置了红外学习和发射功能，可独立使用，对多种常用电器进行遥控 ◆数据下载：RS232，配专用连接线 ◆内置长寿命的可充电镍氢（Ni-MH）电池

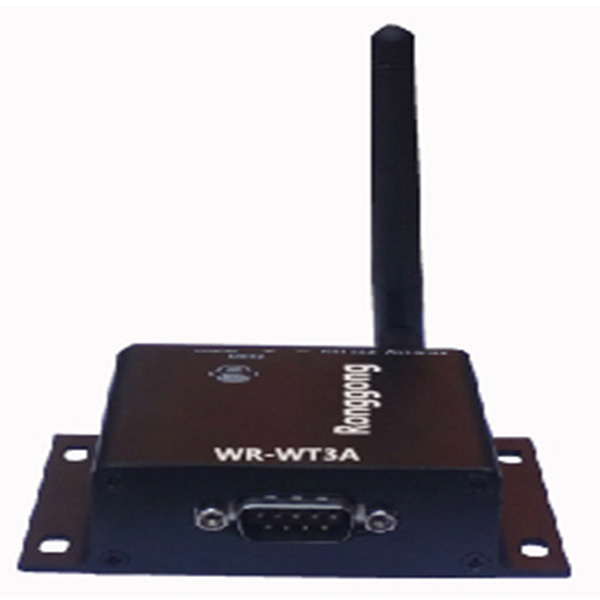

3、RONGGONG-RGRF单向无线接收器
用于接收触摸屏信号，可搭配RONGGONG-RGM系列中控主机、RONGGONG-RGTP触
摸屏使用，旋转的ID切换设置网络ID身份代码。可级联多台
功能与特色：
◆单向RF,频率为433MHZ
◆与RONGGONG-RGM系列、RONGGONG-RGTP配合使用 ◆外形尺寸：185H×76W×34D（MM） ◆ 重量：0.4KG

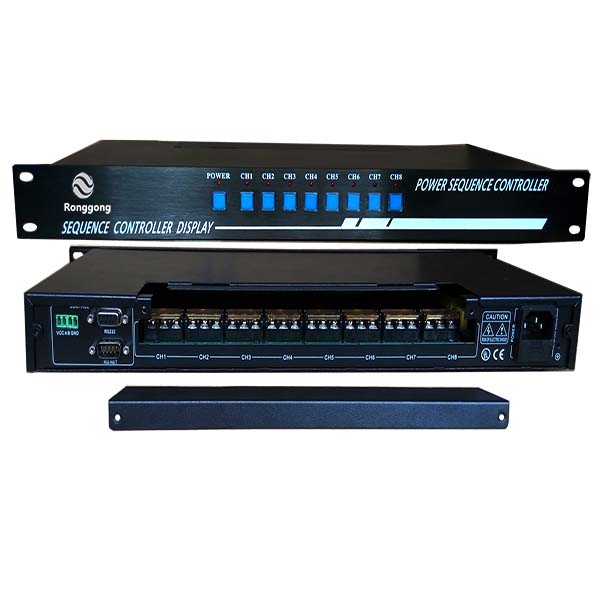

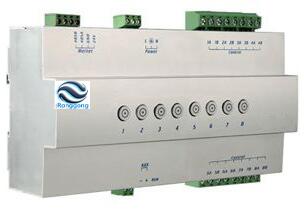

4、RONGGONG-RGPM电源控制器
用于控制强电/弱电开关量，可搭配RONGGONG-RGM系列中控主机、RONGGONG-RGTP触摸屏使用，旋转的ID切换设置网络ID身份代码。可级联多台。
功能与特色：
◆8路独立电源开关控制 ◆载入容量：单路功率30A
◆ID选择：旋转的ID切换设置网络ID身份代码 ◆电源：24VDC网络供电
◆控制方法：通过独立的网络协议控制 ◆单路或多路开关
◆可接RONGGONG-RGM系列、RONGGONG-RGTP控制系统 ◆外形尺寸：320H×221W×66D（MM） ◆重量：2.7KG
5、RONGGONG-RGLM灯光控制器
用于控制白炽灯控制，可搭配RONGGONG-RGM系列中控主机、RONGGONG-RGTP触摸屏使用，旋转的ID切换设置网络ID身份代码。可级联多台。
功能与特色： ◆4路可调节灯光接口 ◆电源要求：220V50HZ
◆载入容量：单路功率1500W，4路总功率5000W ◆ID选择：旋转的ID切换设置网络ID身份代码 ◆控制方法：通过独立的网络协议控制
◆ID选择：旋转的ID切换设置网络ID身份代码 ◆单路或多路调节
◆可接RONGGONG-RGM系列、RONGGONG-RGTP控制系统 ◆外形尺寸：320H×221W×66D（MM） ◆重量：2.5KG

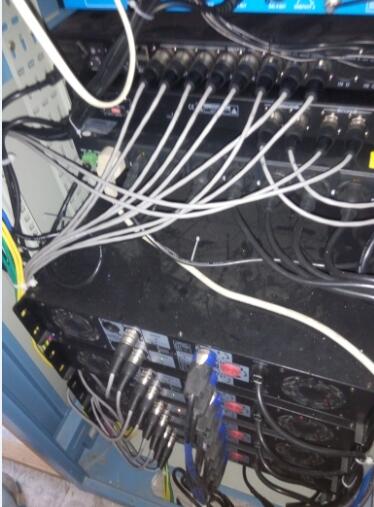

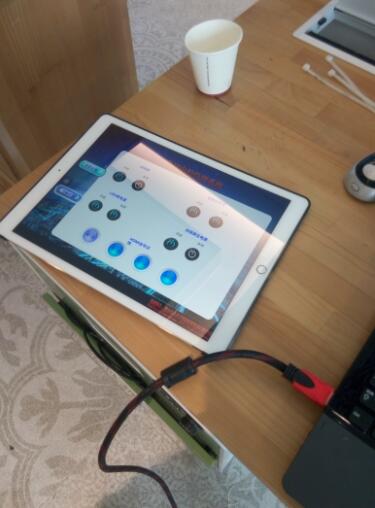

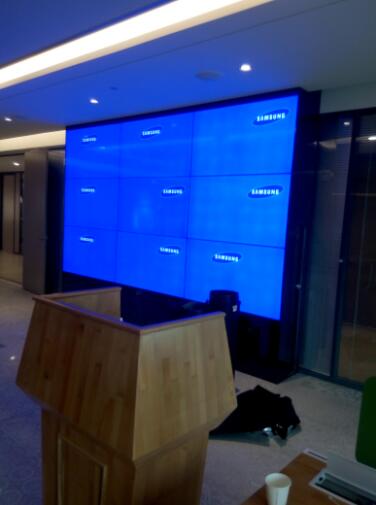

以下是本次会议中控系统成功案例图片：
