海南省海口市“某局会议室音视频系统改造”解决方案
设计范围

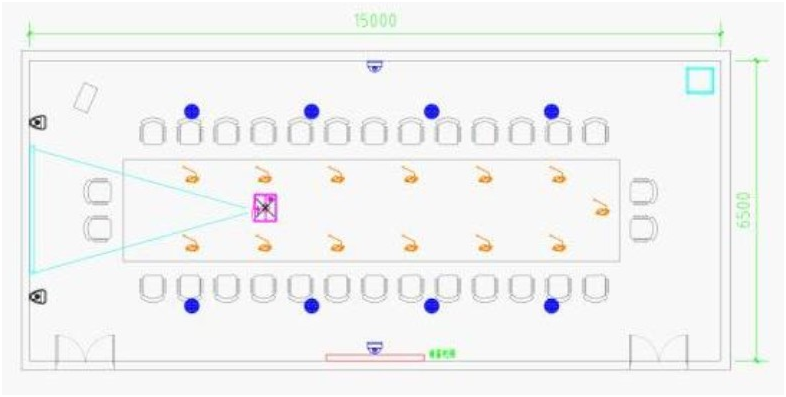

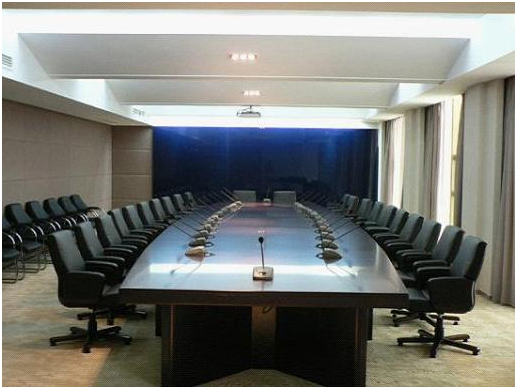

会议室长15.3M，宽为5.98M，高为2.48M，弧高为2.96M，会议桌面插座长为193mm，宽为150mm，面板宽为147mm，高为72mm，会议桌厚度为50mm。
会议室内音视频系统主要由以下几个子系统组成：
1） 音响系统
2） 手拉手会议系统
3） 中央控制系统
音响系统
本系统采用数字音频处理器和调音台相结合的方式根据不同的使用模式可以自由调整设备的组合来达到不同的效果。使用过程简单，不需要专业音响人员来操作。所有操作模式都预先调试完成，编制在音频处理器里。使用的时候，只需要切换音频处理器上的模式按钮就可以实现。大大简便了操作人员的工作量，且使用简单，不容易出现操作失误，保证了使用时的可靠性和便捷性。
手拉手会议讨论系统
会议系统采用模拟音频传输和数字控制技术，可实现发言管理和视频跟踪等功能。我们设计的会议系统其特点如下：
n 具备发言人数限制及多种发言模式
n 可实现多种形式的投票表决
n 在脱离电脑时可实现表决功能
n 可实现最多11+1语种的同声传译功能
n 可实现摄像机自动跟踪功能
n 内置4x1视频切换功能
n 主机与电脑采用TCP/IP连接方式
n 可实现会议系统的远程控制，远程诊断和升级
n 会议签到系统和中央控制系统的无缝连接
n 多路实时录音/录像功能
n 系统软件双机热备份及灵活的多房间配置
n 超强抗手机干扰能力
中央控制系统
多媒体会议室包括有音响，视频和数字会议三种主系统，在尽量优化之后设备品种和数量依然是非常巨大的，如果用传统的操作管理模式来使用这些设备可能需要一支庞大的技术队伍，因此要一种更简单更快速有效的管理系统，也就是让技术人员尽可能方便快速的来操作系统，中央控制系统（中控）就是针对此方面设计应用的；通过数据连接，中控主机直接发送指令给受控设备，不管这台机器在机房或是在远离机房的会议室内，只要技术人员拿着无线触摸屏都可以立即有效地控制系统设备。
控制系统是整个指挥系统的心脏，它用来管理控制整个指挥中心中的所有电气系统。它将复杂的会议切换、设备控制集中到一起，使得原来的十分繁杂的设备控制变得简单易用，并且不需要专门的学习就可以掌握，就可以灵活自如地去控制任何复杂的智能设备。
集中控制系统通过红外、RS232、RS485、I/O、Relay等手段对会场内电气设备进行控制，可以控制会场内的音频系统、数字会议、投影机、电动幕、液晶显示器等设备。
通常这种控制是通过触摸屏方式提供给用户，可以根据用户的使用习惯挑选使用语言，用户可以在触摸屏上集中控制如DVD、摄像、大屏幕投影系统、数字会议系统及设备电源等，操作人员的劳动强度大大减轻了，管理复杂程度也极大的降低了。在智能系统控制下，只需轻按触摸屏即可有条不紊地控制整个会议室内所有局面，如液晶显示器的升降、打/关投影投放有关资料、音频信号传送、数字会讨发言等等。中央控制系统具有高技术、新科技，除行业中央控制拥有的轻按触摸屏外，可以进行电脑控制和手动控制(在使用过程中轻按触摸屏失效时可进行电脑控制，若电脑遇到中毒或死机时，可作用启动应急手动操作进行完成中央控制系统的功能)。
系统设备选型原则
系统设备选型上，要做到：
选用国际知名的器材，以及有雄厚实力和绝对优秀技术支持能力的厂家、代理商，以保证设计指标的实现和系统工作的可靠性。
选用同类产品中技术最成熟、性能先进、使用可靠的产品型号，以保证器材和系统的先进性、成熟性。
选用高度智能化、高技术含量的产品，建立系统开放式的架构，以标准化和模块化为设计要求，既便于系统的管理和维护使用，又可保持系统较长时间的先进性。
设计思路概述
音频扩声系统的设计是基于满足进行会议活动、学术报告顺利并高质量的进行而服务的。此会议室音频扩声系统要进行语言、音乐等其它影音资料音频信号的重播，在设计时重点考虑扬声器的分布以及声压覆盖的均匀，系统的互相信号的交流。做到各种音频信号重播清晰而不混浊。随着数字技术的发展，我们将传统的技术与先进的数字技术结合起来，充分利用具有代表性的核心数字产品，使得整个扩声系统融为一体，而真正营造出操作使用方便，性能先进稳定的科学的音频系统。
配置说明
扬声器系统:选用世界一流品牌扬声器系统（音色柔美细腻）；
数字音频处理系统：选用数字音频处理设备。
音源播、录系统：选用国际、国内著名品牌。
本扩声系统的再现声音质量不仅要满足客观测试指标的要求，还要满足主观听音评价要求，要采取主观与客观相结合的音质评价方法，使再现声音在听闻方面能够符合舞台的各种功能。为了达到这个目标，设计选用高指标的音响器材来完成这个系统工程，我们在这个系统里面，选用了世界知名公司的音箱器材，其目的在于依靠著名的器材，构筑最好的声音基础。
n 会议室
在会议室的扩声系统中，我们在侧面墙面上壁挂两只主扩声扬声器（按左、右立体声方式分布），采用了指向为60X60度的全频音箱；能覆盖整个会议室，这样就为整个音响效果奠定良好的架构；会议时又能有效地提高声场均匀度和语音清晰度。
因为大会议室场地较大，我们还在后场安排了8只4寸高保真吸顶音箱，使得后场的听众能够清晰的听到发言者的发言。
系统控制采用数字音频处理器，实现调音台、均衡器、压限器、延时器、分频等功能，一方面可以有效地提高系统的功能，另一方面可以方便进行设备排备和调校。例如：在进行音乐演出时要注重音乐动态和整体平衡，而在进行会议时动态就会很小，更注重语言清晰度，往往需要做中频提升和AGC自动音量控制，这样就造成了不同的使用状况下，对房间均衡、压限等调节不相同，甚至设备都不相同，如使用传统设备就无法解决这个问题，数字音频处理器通过软件编程实现众多传统模拟所具有的功能，而其广播级的处理能力又能简化整个音响系统的外部连接，提高整个系统的层次，多种场景的预编程将智能化地真正实现多功能使用场合的不同功能转换。
多媒体会议控制系统
随着社会的不断发展，信息交流和沟通也就变得越来越频繁，越来越重要。各种视听设备、投影设备，会议系统等开始进入各行各业。现在的会议室、电化教学室等，已经不是以前的一张讲台一张椅子一个话筒了，取而代之的是各种先进的多媒体会议及教学设备，如：投影机、影碟机、录像机、视频展示台、多媒体电脑、电动屏幕。一些大型会议室还配备了同声传译系统、电子表决系统、大屏幕投影、多画面切换系统等。多种设备的使用必定带来烦杂的设备操作。如：要打开多种设备电源，要关闭灯光，要频频切换各种音视频信号，要不断切换投影画面.....等等。中央控制系统能同时控制会议室、教室的各种资源，集中管理这些设备。
提供简洁、强大的模块化编程环境，可以根据用户需要任意定制操作界面和控制流程，让您在最短的时间内就可以成为控制系统的专家。
多媒体会议系统的组成
网络子系统、投影显示系统、音响系统、监控系统、会议发言系统、房间环境系统和中央控制系统等组成。
系统功能
1） 以中央控制主机为中心，无线触摸屏为控制终端；
2） 通过主机上的RS232口控制投影机及投影机吊架，实现投影机升降、开关、信号选择等功能；
3） 通过主机上的RS232口连接到摄像机的RS232控制口，通过无线触摸屏控制摄像机转动和图象放大缩小；
4） 通过主机上的A-NET口连接AVTRONSYS PCI-8电源控制器，可以控制窗帘、灯光、投影幕布和设备电源，如筒灯的开/关；射灯的开/关；光管的开/关；或全开/全关等；
5） 通过主机上的RS232口连接AVTRONSYS调音模块，使整个扩音设备可以任意调节音量的大小；
6） 通过控制A/V矩阵，可以实现将所有的音视频信号切换到会议室的所有音视频输出设备上；通过控制RGB或VGA将多种信号切换到投影机。
7） 通过主机上的RS232口和会议系统RS232接口连接实现摄像机联动控制功能。
8） 通过红外口可以控制液晶电视、DVD等设备
9） 因为所有的设备都受到控制，所以能够实现客户所要求的对各个设备都进行控制；对灯光、影音系统进行预设及调整；根据需求可自定设计场景模式，一键式完成对整个房间环境、气氛的改变，以自动适应当前的需要，如：会议前模式、会议模式、会议结束模式等。
会议前模式：当选择会议前模式时，灯光、音响等设备打开，窗帘慢慢关闭；
会议模式：当选择会议模式时，投影打开，降到适合的位置，投影幕打开，灯光关闭；
会议结束模式：当选择会议结束模式时，关闭所有设备，窗帘打开，关闭系统电源。
用户只需要坐在触摸屏前，便可以直观的操作整个会议系统。

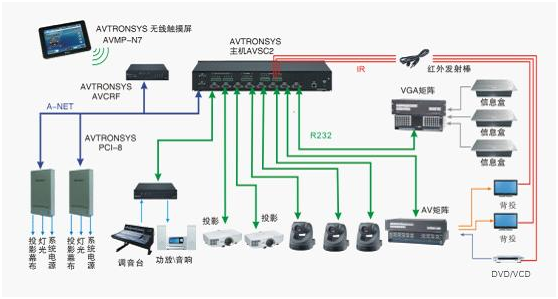

中控系统连接图：
会议控制系统特点
复杂的应用系统使用简单化
通过中央控制系统，应用系统中的所有设备都通过主控机进行控制，并通过触摸屏进行操作，使得应用系统的控制、操作和切换简单明了。使用Visual Panel Studio所见即所得的图形设计软件，能够将复杂的应用逻辑转换成人们熟悉的按键操作如“打开系统”、“体育台”等。您只需在触摸屏上操作，整个控制过程将变得前所未有的轻松。
应用系统智能化，提高资源使用率
有了中央控制系统，让繁锁的操作由控制系统自动处理，复杂的逻辑过程在后台主控机中完成，尽量减少人为的干预和操作。控制系统提供的丰富的逻辑组件进行编程，整个系统将会变得更加人性化、智能化，大大提高了整个软、硬件资源的使用效率。因此任何一个高质量的工程决不仅仅是众多设备简单的组合，因为有了控制系统，而使系统更智能，创造出更优的工程。
更好的协调工作，充分发挥各设备的效能
控制系统能够根据用户的应用需求，适时控制各设备的开关，功能的切换，并让相关媒体、环境设备与应用场境进行智能，协调工作，达到最佳的应用效果。
极大的提高系统的可靠性和稳定性
使用控制系统的工程，从设备的布置，常用接口和线缆的安装，我们都严格按照结构化布线和工程施工规范进行，并充分使用旁路设计、冗余设计；实现应急手动控制、多点控制；对所有设备电源进行智能电源管理等措施。这些措施能极大地提高系统的可靠性、稳定性。
系统运行有序化，操作简单快捷
在整个系统中，由于媒体设备众多，操作将变得繁琐，使用者往往无所适从。有了控制系统，所有的功能都集中到了触摸屏上，系统将会自动根据您的命令去执行相应的动作系列，包括任意并行或异步、定时或延时处理，能使系统中的设备按照实际应用逻辑有序化的工作。同时，我们可以根据实际应用要求，设置不同的功能、参数，即形成不同的功能模式，并将这些模式存贮起来，以便您随时直接调用，如将预设的灯光亮度、音量大小以及室内温度定义成“多云”模式等。
工程更符合用户的需求
使用控制系统，整个控制流程、触摸界面、模式预设等均支持任意定义。通常我们购买的设备都是通用的，而每个用户的要求、应用场合都不一样，有了控制系统，我们可以根据用户的要求，对系统设备进行再创造，再设置，使系统设备的功能、参数、性能更符合用户的要求。
实现应急指挥、控制、调度和切换，在最短的时间内处理突发事故
对于这些大型系统、设备往往成百上千，只有控制系统才能完成这些设备及这些设备之间的控制和调度功能。有了中央控制系统，您能够根据事先设置好的程序，进行快速、灵活的切换和调度，实现应急指挥、紧急调度功能，在最快的时间内处理突发事故。
实现多点和远程控制
通过使用Visual eControl Expert软件，可以设计出通过互联网进行远程控制的系统。同时，我们整个系统的控制界面可以非常方便的集成到IE浏览器中，使用计算机浏览和控制整个系统就像使用触摸屏一样简单和快捷。
实现远程维护、管理和自动升级
通过Visual Manager Center 中央管理软件，实现在线自动升级、远程管理和远程控制。对于工程商和用户来说，随着工程数量的增多，实现远程维护和管理变得非常重要。由于所有主控设备都带有网口，再配合中央管理软件，您在办公室中，就可以进行远程编程、维护和管理。您能够及时而最高效地解决用户的问题。
网络中控集中控制和后台管理
传统的中控系统缺乏网络控制和后台管理功能，不能实现对多个或数十个系统进行统一控制，维护成本高，成了维护人员的心病，控制系统专门为网络控制市场需求量身定制，解决您的后顾之忧。
智能控制技术
智能控制系统设备是在传统多媒体控制系统概念的基础上，智能了代表当今科技前沿技术的嵌入式片上系统（Soc），嵌入式实时操作系统、网络与通讯、工业总线控制、人机工程学，智能触摸屏、智能电源管理、液晶显示、无线和远程控制等众多学科的技术成果，产品从2003年推出至今，在多媒体控制领域产生了巨大影响，代表了当今多媒体控制技术的潮流和发展方向。

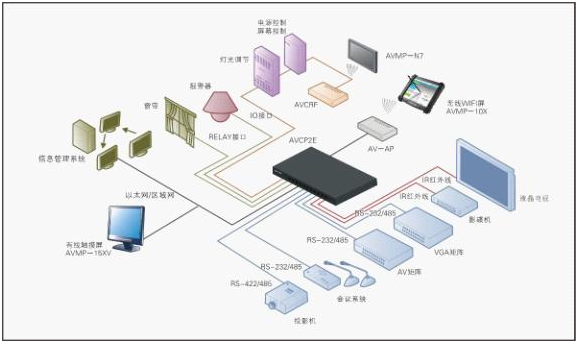

控制原理结构图
倡导“无缝、智能”互联互控的新概念，所有主控设备和触摸显示设备及部分外围设备都自带网络接口并实现了TCP/IP协议，这就解决了传统的多媒体控制系统不能连网的问题，在互联网技术席卷全球的今天，实现了多媒体控制系统真正意义上的集中控制和远程控制的概念。
功能强大、应用广泛、使用灵活；用户通过可视化的编程系统Visual Logic Designer和Visual Panel Studio，能够根据用户的控制意愿和控制逻辑实现智能、远程控制，系统适用于从简单的单个会议室到多个实时控制指挥中心的复杂控制。
按照工业标准设计防震、宽温；具有高靠性、容易扩展、维护简便；适用于多媒体应用的众多领域。
由于采用嵌入式控制操作系统，除了完成多媒体设备和环境设备的控制外，能够无缝地与客户的的应用系统集成；实现控制与应用的完美结合，提高效率。
丰富的控制界面
用户可以通过彩色无线触摸屏，有线触摸屏，有线面板，计算机，PDA，手机GPRS来对设备进行智能集中控制及管理。

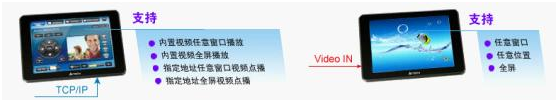

超大容量、支持动画和视频的手持触摸屏

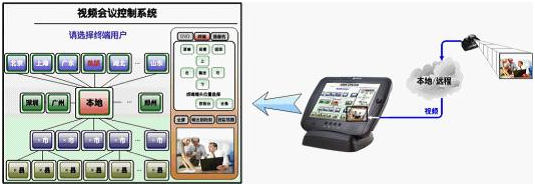

视频输入示意图
扩展性强，丰富的控制接口
提供涵盖所有专业的控制接口中，包括常见的红外，串口，继电器，I/O口，模拟数字音量控制接口中，为系统提供完整的专业觖决方案。
灵活的编程软件
提供简洁、强大的模块化编程环境，可以根据用户需要任意定制操作界面和控制流程。
可靠及稳定性
允许全年每天24小连续开机运行，任何时候断电都不会对中控程序造成损坏，保证了系统的稳定性。
网络控制
控制系统可以通过内部总线或网络进行级联，从而实现内部系统和整个网络的资源共享和网络控制。
开放及兼容性
1. 支持楼宇自控等第三方应用系统接口
提供功能强大的二次开发平台，提供标准协议和接口；支持楼宇自控等第三方应用系统，为第三方应用系统提供直观、简捷的显示和操作平台。提高系统的应用效果。如AVTRONSYS(艾维创)控制系统提供欧洲标准总线EIB，能够集成于ABB和SIMENS的楼宇控制系统中。
2. 能够与用户其它子系统实现无缝连接
控制系统能够与物业管理系统、安防、门禁等智能子系统实现无缝智能，统一操作界面，统一管理手段，使繁杂管理和操控简单化，极大地提高了整个系统的智能性和安全性。
系统配置清单：
六楼会议室音视频系统 | ||||
序号 | 名称 | 数量 | 单位 | |
音视频系统： | ||||
1 | 调音台 | 1 | 台 | |
2 | 图示均衡器 | 1 | 台 | |
3 | 音频数字处理器 | 1 | 台 | |
4 | 音箱 | 2 | 只 | |
5 | 音箱功放 | 1 | 台 | |
6 | 高保真吸顶音箱 | 8 | 只 | |
7 | 音箱功放 | 1 | 台 | |
8 | 无线手持话筒 | 2 | 套 | |
9 | VGA矩阵 | 1 | 台 | |
10 | 投影仪 | 1 | 台 | |
11 | 摄像机 | 2 | 台 | |
12 | 液晶电视 | 1 | 台 | |
13 | 电源时序器 | 1 | 台 | |
14 | 线材辅材 | 1 | 项 | |
15 | 音箱支架 | 2 | 副 | |
16 | 机柜 | 1 | 个 | |
手拉手会议系统（带摄像跟踪）： | ||||
1 | 控制与电源供应主机 | 1 | 台 | |
2 | 主席机 | 1 | 台 | |
3 | 代表机 | 12 | 台 | |
4 | 基础软件 | 1 | 套 | |
5 | 延长线 | 1 | 根 | |
中控设备： | ||||
1 | 无线触摸屏 | 1 | 台 | |
2 | 无线接收器 | 1 | 台 | |
3 | 可编程控制主机 | 1 | 台 | |
4 | 编程软件 | 1 | 台 | |
5 | AV矩阵 | 1 | 台 | |
6 | 线材辅材 | 1 | 项 | |
