国际宴会厅灯光音响系统
设计方案书
广州荣工自动化科技有限公司 广州市经济技术开发区志诚工业园28号
全国服务热线：020-82216639 官网：www.rogog.com
广州荣工自动化科技有限公司
设计方案书
广州荣工自动化科技有限公司 广州市经济技术开发区志诚工业园28号
全国服务热线：020-82216639 官网：www.rogog.com
目录
第一章系统简介
1.1 系统需求
1.2 系统设计概述
1.3 设计依据
1.4 系统构成要求及原则
1.5 扩声系统有关国家标准及要求
第二章系统方案介绍
2.1 宴会厅设计概述
2.1.1 扩声系统设计要求及组成
2.1.2 系统设计思路
2.1.3 产品介绍
2.2 显示系统
2.2.1 系统组成
2.2.2 实现功能
2.2.3 产品介绍
2.3 灯光系统
2.3.1 系统组成
2.3.2 实现功能
2.3.3 产品介绍
第三章公司简介
第四章部分工程案例
设计方案书
广州荣工自动化科技有限公司 广州市经济技术开发区志诚工业园28号
全国服务热线：020-82216639 官网：www.rogog.com
第一章系统简介
1.1 系统需求
宴会厅系统的建设，是为了能够提高工作效率，适应现代化的环境需求，特别是将现代化多
媒体技术手段，运用于会议和报告、表演的全过程，在对其音响系统设计时，要求应能体现当今
信息时代最先进的气息。即应可满足：信息展示多元化、学术交流会、演示报告、表演需要。
具体功能要求：总体要求设备一定是最先进，最可靠，设备协调性要最好，系统配置为最先
进的，能够代表当今国际水平。
我们此次的设计是根据客户所提出来的有关会议系统的具体应用需求，结合我们以往同类项
目的工作经验，依据现有的国家标准、规范，并参照国际上通用规范进行的。在系统设计过程中，
我们按以下的思路进行设计：
◇ 突出先进性、实用性系统特点
◇ 系统设计与客户档次相符，在充分考虑客户投资的前提下，突出系统的先进性。
◇ 系统设计的多功能性
◇ 满足客户在该系统中以会议、技术交流及培训为主，兼有文艺表演等多种功能的需要。
◇ 系统设计的可扩展性
◇ 系统设计的良好可扩展性是保护用户投资的重要前提。
◇ 系统安全、可靠性
1.2 系统设计概述

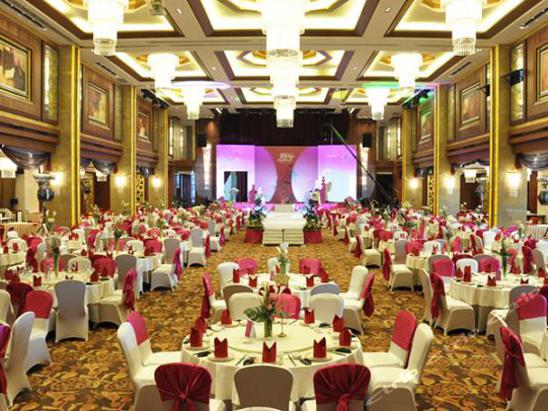

国际宴会厅，主要用于大型的宴会，活动或开会为主的重要场所。根据场地面积及现场实际
要求，根据使用需求，需要满足扩声、会议发言、文化活动等需求，要求系统完善、操作方便。
概括起来，整个宴会厅分以下几个子系统：
◆ 会议、扩声系统
◆ 显示系统
◆ 灯光系统
在这些系统中，我们将选用国内外领先厂商的最先进的系列产品，统筹设计，包括BISONGPRO
会议发言系统，英国BASSCO 音响、等先进设备组成的完整系统。
1.3 设计依据
1.3.1、建声设计技术要求及主要音质设计指标
设计方案书
广州荣工自动化科技有限公司 广州市经济技术开发区志诚工业园28号
全国服务热线：020-82216639 官网：www.rogog.com
1、科学合理的平剖面体型，使厅内无回声、颤动回声及声聚集等声学缺陷；
2、合适的混响时间及其频率特性，既保证足够的语言清晰度要求，又能再现优美音质，可
充分兼顾其它使用功能；
3、厅内声场扩散良好，声场不均匀度满足中规定的一级标准和用户使用要求；
4、噪声控制设计得当，厅内本底噪声足够低，满足使用要求。
1.4 系统构成要求及原则
1、可靠性。系统应具备长期稳定工作的能力，所有选用设备均符合我国或国际上的质量及
可靠性标准。
2、实用性。系统应具备完成工程所要求功能的能力和水准，符合本工程实际需要和国内外
有关规范的要求，并且实现容易，操作方便。
3、先进性。系统是在满足可靠性和实用性要求前提下的最先进的系统。选用设备均选用国
际、国内知名厂家近年来的最新产品，采用当今国际上最负盛名的音响系统计算机辅助设计软件
EASE 4.0 设计软件进行优化设计，保证了设备总体性能指标的要求。
4、一致性。系统应遵循开放系统的原则。系统应依据技术指标的一致性、互换性选定设备，
使系统具备良好的灵活性、兼容性、扩展性和可移植性。
5、经济性。系统应满足性能与价格之比在同类系统和条件下达到最优，选择最佳性价比的
设备。
1.5 扩声系统有关国家标准及要求
1、《剧场建筑设计规范》（JGJ57-2000，J67-2001）
2、《会议系统电及音频性能要求》（GBJ76-84）
3、《声系统设备互连用连接器的应用》（GB/T14197-93）
4、《视听、视频和电视系统中设备互连的优选配接值》（GB/T15859-95）
5、《声系统设备一般术语和计算方法》（GB12060-89）
6、GYJ25－86《厅堂扩声系统的声学特性指标》
7、GB／4959－85《厅堂扩声特性的测量方法》
8、GB／T14476－93《客观评价厅堂语言可懂度“RASTI” 法》
9、JGJ – T16 – 92《民用建筑电气设计规范》
10、GB/14948-94 《30MHz-1GHz 声音和电视信号电缆分配系统》
11、GBJ/232-90，92 《电气装置安装工程施工及验收规范》
12、SJ2112—82《厅堂扩声系统设备互联的优选电气配接值》
13、其他国家规定的与重放声系统相关的人身安全，消防法规、条例。
设计方案书
广州荣工自动化科技有限公司 广州市经济技术开发区志诚工业园28号
全国服务热线：020-82216639 官网：www.rogog.com
第二章系统方案介绍
2.1 宴会厅设计概述
宴会厅用于各种多功能会议交流，文化娱乐活动的举行。根据场地的实际情况，系统按实用、
经济、功能齐全的的原则考虑。
宴会厅音频扩声系统要进行语言、其它影音资料音频信号的重播，在设计时重点考虑扬声器
的分布以及声压覆盖的均匀，系统信号的相互交流，做到各种音频信号重播清晰不浑浊。
根据国家厅堂扩声系统设计的声学特性指标标准，在空场稳态准峰值状态下的最大声压级
a.语言扩声系统一级标准要≥90dB，
b.语言和音乐扩声系统一级标准要达≥95dB；
c.声场不均匀度要做到1.0kHz 和4.0kHz 时测量≤8dB；
d.传声增益在0.125~4.0 kHz 的平均值要≥-8dB；
以上为国家标准我们的音频扩声系统一定要达到和超过国家规定的标准，以体现系统的优异
性能。宴会厅扩声系统的音响效果应能符合以上GYJ125 厅堂扩声系统设计的声学特性指标中的语
言和音乐兼用一级标准演讲时应能达到语言清晰、无失真、声压余量充分、声场分布均匀、无声
反馈啸叫，声像定位正确。建筑声学上的缺陷，我们要能通过电声的方式予以补偿，因此扩声设
备的质量必需是高质量的。本方案选用的扬声器系统是世界著名品牌BASSCO 的专业音响扬声器系
统。
根据厅堂扩声系统设计的声学特性指标，在空场稳态准峰值状态下的最大声压级
a.室内语言扩声系统一级标准要达90dB
b.室内语言和音乐扩声系统一级标准要达95dB；我们的系统按照b 标准来进行设计同时也就
兼达到a 标准了。
2.1.1 扩声系统设计要求及组成
系统组成
包括扩声系统。
节目源设备包括：话筒， DVD、点歌机等。
放大处理设备包括：音箱、调音台，效果器，均衡器、反馈抑制器、功率放大器等。
传输线路俗称信号线、控制线、音箱线。
技术要求
1）传声增益：要求在125HZ－4000HZ 频率范围内平均值大于或等于-8dB；
2）最大声压级：在125HZ－4000HZ 频率范围内平均值大于或等于110D；
3）声场不均匀度：要求在100HZ 小于或等于10 dB;要求在1000HZ 小于或等于8dB 要求在
6300HZ 小于或等于8dB；
设计方案书
广州荣工自动化科技有限公司 广州市经济技术开发区志诚工业园28号
全国服务热线：020-82216639 官网：www.rogog.com
4）语言清晰度（SIT）值：大于0.78；
5）总噪声级：小于或等于NR30；
6）传输频率特性：125HZ－4000HZ 频率范围内允差不大于±4 dB；
7）舞台灯光照度:不低于500Lx,观众席照度:75Lx-150Lx.
色温：2800K-3000K.
2.1.2 系统设计思路
宴会厅约为700 平米左右，既要满足会议扩声，同时又要兼备娱乐活的功能，为了满国家标
准足音乐声压级及语言声压级98dB,此系统中我们采用了英国BASSCO 全音域15 寸音箱，在主席台
的上方每边吊挂两只15 寸做为主扩声音箱，同时在中后场也增加四只12 寸音箱做为辅助扬声器，
舞台部分则用了两只12 寸音箱作为舞台返送音箱。在此我们选用了专门针对有高音色要求的高级
场所而开发设计的ATS 系列音箱。ATS 系列音箱中高频突出，声音细腻，既可满足会议，又可以满
足多功能活动娱乐，满足国际标准多功能厅声压级为93DB 的标准,既能满足整个厅堂的语言扩声，
又能满足音乐扩声。主音箱与辅助音箱主要突出的中高频，为了考虑到活动时候能有更好的气氛
效果，低音效果固然是重要的，为了使音频分布更加均匀，节奏感强。再此我们选用了BASSCO X-15W
单15 寸音箱做为低音音箱，声压级达到124dB，满足了国家一级标准。
控制系统中采用16 路调音台总控制，配置均衡器、反馈抑制器（主要抑制现场设备啸叫），
效果器（多种内置效果供唱歌时选用），并选用无线话筒(唱歌使用)，智能混音器、会议鹅颈会议
话筒，整套系统搭配合理。
2.1.3 产品介绍
全音域主扬声器:ATS-15
·频率响应(Frequency Response)：50Hz-18kHz(±3dB)
·额定功率(RMS Power)：450W
·峰值功率(RMS Power)：900W
·阻抗(Nominal Impedance)：8 Ω
·灵敏度(Sensitivity)：98dB/w/m
·最大升压级(Maximum SPL)：135dB
·组件(Component)：15″+1.7″Horn
·指向性(Dispersion)：80°H+50°V
设计方案书
广州荣工自动化科技有限公司 广州市经济技术开发区志诚工业园28号
全国服务热线：020-82216639 官网：www.rogog.com
全音域辅助扬声器/舞台返听扬声器:ATS-12
·频率响应(Frequency Response)：60Hz-18kHz(±3dB)
·额定功率(RMS Power)：350W
·峰值功率(RMS Power)：700W
·阻抗(Nominal Impedance)：8 Ω
·灵敏度(Sensitivity)：98dB/w/m
·最大升压级(Maximum SPL)：128dB
·组件(Component)：12″+1.7″Horn
·指向性(Dispersion)：80°H+50°V
舞台超低扬声器:X-15W
·频率响应(Frequency Response)：40Hz-400Hz(-10dB) 48Hz-300Hz(±3.5dB)
·额定功率(RMS Power)：500 W
·峰值功率(Peak Power)：2000 W
·额定阻抗(Nominal Impedance)：8 Ω
·灵敏度(Sensitivity)：97dB/w/m
·最大声压级(Max SPL)：124 dB
·组件(Component)：15" high efficiency drever
·指向性(Coverage Angle)：360°H×90°V
·产品尺寸(Dimention)：470×590×470 mm

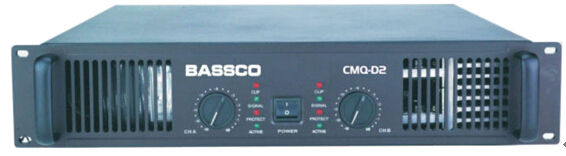

功率放大器：CMQ-D2
·立体声功率(Stereo Power) ：550W×2(8Ω) 800W×2(4Ω) 1200W×2(2Ω)
·桥接功率(Bridge Mono Power)：1600W(8Ω) 2400W(4Ω)
·频响范围(Frequency response)：±0.1dB,20Hz+20kHz
·总谐波失真(THD)：≤0.01% Rated Power@8Ω
·互调失真(IMD)：≤0.01% Rated Power
·信号噪音(Signal to noise)：105dB
设计方案书
广州荣工自动化科技有限公司 广州市经济技术开发区志诚工业园28号
全国服务热线：020-82216639 官网：www.rogog.com
·阻尼系数(Damping Factor)：450:1
·输入灵敏度(Input sensitivity)：0.775V,1.0V,1.55V
·输入阻抗(Input impedance)：10K/20Kohurs，unbalan or balanced
·声道串扰(Cross talk)：≤-70
·供电电源(Main power supply)：~220v 50/60Hz FUSE：T10A

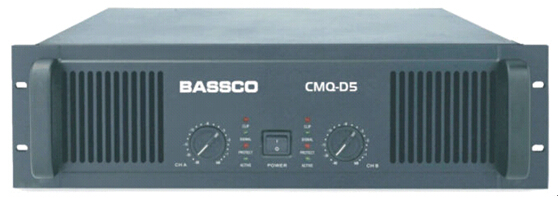

功率放大器：
·立体声功率(Stereo Power)：700W×2(8Ω) 1000W×2(4Ω) 1500W×2(2Ω)
·桥接功率(Bridge Mono Power)：2000W(8Ω) 3000W(4Ω)
·频响范围(Frequency response)：±0.1dB,20Hz+20kHz
·总谐波失真(THD) ：≤0.01% Rated Power@8Ω
·互调失真(IMD)：≤0.01% Rated Power
·信号噪音(Signal to noise)：105dB
·阻尼系数(Damping Factor)：500:1
·输入灵敏度(Input sensitivity)：0.775V,1.0V,1.55V
·输入阻抗(Input impedance)：10K/20Kohurs，unbalan or balanced
·声道串扰(Cross talk)：≤-70
·供电电源(Main power supply)：~220v 50/60Hz FUSE：T15A

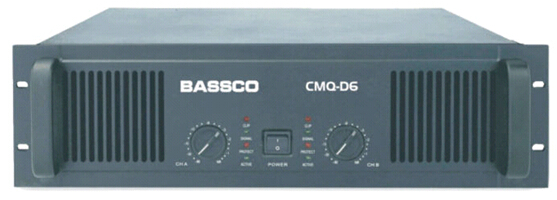

功率放大器：
·立体声功率(Stereo Power)：900W×2(8Ω) 1350W×2(4Ω) 2000W×2(2Ω)
·桥接功率(Bridge Mono Power)：2700W (8Ω) 4000W(4Ω)
·频响范围(Frequency response)：±0.1dB,20Hz+20kHz
·总谐波失真(THD)：≤0.01% Rated Power@8Ω
·互调失真(IMD)：≤0.01% Rated Power
·信号噪音(Signal to noise)：106dB
·阻尼系数(Damping Factor)：550:1
·输入灵敏度(Input sensitivity)：0.775V,1.0V,1.55V
·输入阻抗(Input impedance)：10K/20Kohurs，unbalan or balanced
·声道串扰(Cross talk)：≤-70
·供电电源(Main power supply)：~220v 50/60Hz FUSE：T20A

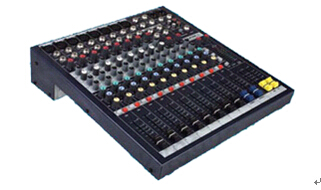

调音台：LX9-16
设计方案书
广州荣工自动化科技有限公司 广州市经济技术开发区志诚工业园28号
全国服务热线：020-82216639 官网：www.rogog.com
LX9作为全新设计的中型实况调音台，它保留了LX7ii 所有优点的基础上升级设计，更加突显其
经典中型调音台的地位，真实七组母线设计，GB30 最新技术的应
用, 令LX9 在保留原有技术及风格的基础上更进一步，成为新一
代中型调音台的典范。全新的技术应用，提供无与伦比的声音特性；
完善的功能设计，适合于各种中小型场所的现场调音，其录音设计
功能亦可兼作演播室录音应用。
GB30话筒前置放大器和精确的均衡电路
真正的7母线结构
2组立体声输入，2组立体声返回
通道直接输出
方便的对讲通话
100mm行程的推子（衰减器）
四路一组的+48V幻象供电开关选择
6组AUX辅助输出，其中4组AUX可选择推子前或推子后
18dB/倍频程陡峭的高通滤波器
插入点可加插在总输出或分组输出通道
12段LED电平显示器
PSU内置电源
均衡器：2231
·可选择的提升/衰减范围：+/-6db和+/-15db
·电子平衡/非平衡输入
·伺服式平衡/非平衡输出
·输入和输出均设有射频滤波器
·XLR,排状接线端子和1/4"TRS接口
·-12db/+12db输入增益范围
·18db/倍频程的40Hz贝塞尔式低频切换滤波器
·关闭电源的硬线中继旁路及2 秒的加电延时

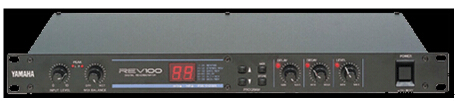

效果器：REV-100
模数/数模转换20hz-20khz(全部旁路)
动态范围80db(典型)
全谐波失真小于0.1%（1khz,最大电平）
模数/数模转换
设计方案书
广州荣工自动化科技有限公司 广州市经济技术开发区志诚工业园28号
全国服务热线：020-82216639 官网：www.rogog.com
模数转换16比特
数模转换16比特
采样频率44.1khz
储存程序99
效果程序立体声混响、混响、混响加门、延迟、延迟+混响,
混响-镶边,合唱+混响,交响乐+混响
输入
连接口phone jack×2
正常电平-20db(输入电平标称)
阻抗20kω（单声道：10kω）
输出
连接口phone jack×2
正常电平-20db(输入电平正常)
阻抗2kω（单声道：1kω）
显示七段led发光二极管×2（显示程序号）
前面板控制部分输入电平,混音平衡,延迟衰减,电平
前面板键部分▲,▼,midi,储存
led发光二极管显示器峰值,左右,延迟,衰减,电平（可编辑目录）
midi输入5-pin din
电源直流12v输入
尺寸（宽×高×厚） 480×232×45.5mm（18.9″×9.1″×1.8″）
重量2.5kg
电源适配器
美国加拿大： pa-1bu(120v ac)
一般： pa-1bu(220v/240v ac)
英国： pa-1(240v ac)

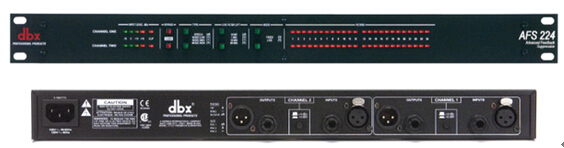

反馈抑制器：AFS224
2 × 24 段可编程滤波点
两通道可独立处理反馈抑制
实时和固定两种抑制模式可选
实时滤波点可选保留时间
四种滤波点类型
设计方案书
广州荣工自动化科技有限公司 广州市经济技术开发区志诚工业园28号
全国服务热线：020-82216639 官网：www.rogog.com
XLR 或TRS 电子平衡输入输出
全新的dbx AFSTM 算法，采用极其狭窄的滤波器抑制反馈以保证不损失音频信号
1/3 octave EQ VS dbx AFSTM

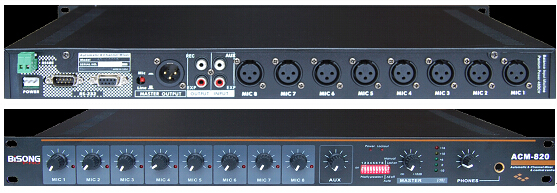

智能混音器：ACM-820
8 路话筒平衡输入通道，每路可设定灵敏度(MIC/liNE)和幻象电源开关。
自动检测话筒通道信号，闸门电平自动设定。快速开启“讲话”的通道，不“讲话”的通道自动
关闭。
每路话筒通道具有自动动态压限电路，自动适应不同发言人的声音大小，保证稳定的不失真输出。
在现场任何状态下不会出“破声”。
可方便地在面板上设定任意话筒通道的优先级，设定自动/手动，“LAST ON”/“ALL OFF”工作模
式。
独创的2 BUS 话筒管理模式：允许后面讲话的话筒可以先
进入，前面的话筒后退出，模拟自然的谈话场景，使讨论
更顺畅。避免了其它同类设备在使用中感觉后面的人讲话
受阻的情况。
具扩展连接功能，最多可扩展至16 台，连接128 只话筒。
1 路AUX 输入，1 路AUX 输出，1 路平衡总输出，可设定输出电平(MIC／LINE)。
耳机监听功能，输出电平指示和工作状态指示。
2 个RS232 串口．为系统控制和电脑设置之用。配合专用计算机设置软件．使AMM-8210 成为1 台
真正的智能音视频会议系统控制中心。
它可以实现以下的功能：
(1)控制扬声器矩阵控制器(PC 设置)。自动关闭正讲话的话筒位的扬声器，避免声反馈的发生。
(2)控制摄像头及视频切换器。自动跟踪发言人．输出准确清晰的会议图像。
(3)连接中央控制系统，实现更复杂的视频会议功能。
只要简单的连接，快速组成功能全面的系统。是1 个理想的具有很高性能性价比的中小型音视频
会议系统解决方案。
DVD播放机：DV-310
TV制式PAL/ NTSC
输出分辨率1080p
可播放碟片DVD/ SVCD/ VCD/ CD/ CD-R/ -RWDVD-R/ -R DL/ -RW (Video Mode, VR Mode
W/CPRM) DVD+R/ +R DL/ +RW (Video Mode)
设计方案书
广州荣工自动化科技有限公司 广州市经济技术开发区志诚工业园28号
全国服务热线：020-82216639 官网：www.rogog.com
视频播放双制式纯影院逐行扫描(PAL/NTSC):支持
108 MHz/12-bit 视频数/模转换器:支持
视频调整:支持
放大功能:支持
光头双波长激光头
音频播放96kHz/24-bit 数/模转换器:支持
虚拟环绕:支持
数码输出(Dolby Digital, DTS (DVD), MPEG Audio, Linear PCM):支持
声音均衡器:支持
对话:支持
动态范围控制(DVD):支持
数码输出开启/关闭:支持
画面浏览JPEG照片浏览器:支持
图片+音乐合成系统(JEPG幻灯片配音乐):支持
其它功能屏幕信息: 支持
屏幕上位率表: 支持
程序记忆(专辑或章节): 支持
最终记忆(DVD): DVD:5,VCD:1
继续功能(停止键): 支持
重复模式(光盘): 支持
重复模式(专辑/章节, A-B): 支持
程序播放(CD/曲目,视频/章节,专辑):支持
静止/逐格播放(前进/后退, VCD/DivX后退除外): 支持
慢放(VCD/DivX?/WMV后退除外): 支持
随机播放: 支持
10键直接搜寻与播放(章节/曲目): 支持
专辑搜寻: 支持
设计方案书
广州荣工自动化科技有限公司 广州市经济技术开发区志诚工业园28号
全国服务热线：020-82216639 官网：www.rogog.com
曲目/时间搜寻: 支持
屏幕保护程序: 支持
自动关闭: 支持
语言中文: 2(简体, 英文)
泰文: 2(泰文, 英文)
其它: 4(英语, 法语, 西班牙语, 繁体)
电源电压110 V-240 V, 50/60 Hz
耗电功率11W, 待机模式: 0.8W

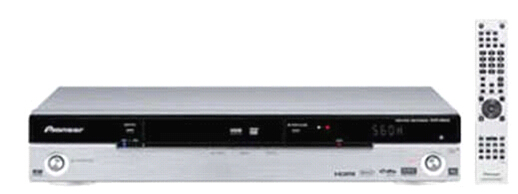

DVD刻录机：DVR-560H
可播放碟片DVD-R/DVD-RW/DVD+R/DVD+RW/DVD±R DL(双层)/ RAM/SVCD/
VCD/CD/JPEG/MP3/WMA/DVD
TV制式NTSC/PAL
存储介质硬盘: 160GB
其它功能播放录制功能: DVD视频刻录标准
(DVD-RW), DVD视频标准(DVD-R)
刻录格式: DVD-R、DVD-R DL、DVD-RW、DVD-RAM
音频播放支持MP3、WMA、数码点唱机格式: MP3/WMA
画面浏览JPEG
视频播放格式: DVD-R/DVD-RW/DVD+R/DVD+RW/DVD±R DL( 双层)/ RAM/SVCD/
VCD/CD/DVD
电源电压110V-240V 50Hz/60Hz
遥控器支持遥控器
视频接口AV, S-Video, 分量视频、HDMI
音频接口数字音频
其他接口i.LINK(IEEE1394)、USB口
点歌机：KV-800V
1.防震技术，超强稳定性，免调试，免维护，象家电一样即开即用。
2.活动式双硬盘架构，即插即用，支持200G以上超大容量硬盘，可储存两万多首原声歌曲。
3.特有DVD播放功能，兼容DVD、VCD、CD、MP3等格
式碟片，既点歌又播歌，一机两用。
设计方案书
广州荣工自动化科技有限公司 广州市经济技术开发区志诚工业园28号
全国服务热线：020-82216639 官网：www.rogog.com
4.可自行从DVD、VCD等光碟添加歌曲，也可从客服处定制批量加歌、删歌光盘，随心所欲更新
歌库。
5.数位同轴，L/R仿真信号输出，音质更清晰，丰满，纯正。
6.全面支持DVD,DIVX,MPEG4/2/1,等各种视频格式；全面支持立体声、MP3,AC3、杜比、5.1声道
等各种音频格式，适用范围广泛。
7.点歌方式多样，无需翻阅点歌本，可按字数、拼音、语种、歌星、类别或歌曲编号进行点歌，方
便、简单、易用、易学。
8.遥控操作，可单/双屏显示（连接电脑显示器或彩电），为用户节省开支，体贴方便。
9.功能控制齐全，具备PC点歌机所有功能。
10.支持中文简、繁、日、英文等多国文字显示。
11.嵌入式LINUX操作系统,方便直观,系统稳定,彻底摆脱PC点歌机的固有弊端。

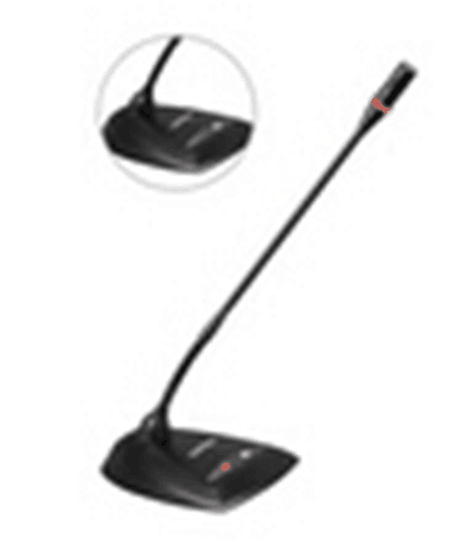

鹅颈会议话筒：BG-710
换能方式：电容式
频率响应：60Hz-1600Hz
输出阻抗：75Ω
灵敏度：-42dB±2dB
参考拾音距离：20-80cm
指向性：心型指向
供电电源： BG-710: DC9V/幻象48V
手持无线话筒：MU-300/WH-3
接收机技术参数:
200 个可用信道，频率从520---850MHz 分段。
可根据客户需要在线升级固件，使客户的差异化需求得到最大最快的满足。
在特殊场合需要手动IR-LINK（红外对频）时，请快速按按一次ATUO，并把手持机的IR 孔对准主
机的IR 灯。
中途取消正在进行的自动功能：按住POW 键，直到在动作的LED 或LCD 全部熄灭后再松开POW 键。
开主机：在上电的情况下，红色电源指示灯亮LED 或LCD 灭，表示电源正常接通，长按POW 键3
秒，LCD 点亮，红色电源指示灯灭，此时表示主机已经
正常工作。关主机，长按POW 键3 秒，红色电源指示灯
亮LCD 灭，表示电源已经关闭。
设计方案书
广州荣工自动化科技有限公司 广州市经济技术开发区志诚工业园28号
全国服务热线：020-82216639 官网：www.rogog.com
主机可为手持发射器提供充电。（请注意手持发射器的电池版本）。
高等级的语音压缩技术，保证声音品质完美演绎！
高级别的密码锁定技术，有效提高抗干扰能力。
机箱规格：EIA 标准1U
频道组数：双频道
机箱材质：合金
面板显示：LCD
自动选讯：Autoscan
振荡模式：PLL
射频稳定度：5 PPM
载波频段：520Hz~850Hz
频带宽度：±75K
频率间隔：250K
换频率数：200CH
频率调整：手动模式(M) / 自动模式(A)
接收方式：双调谐器自动选讯
无线接口：BNC/50Ω
供电电压：DC11-16V(额定12V)
灵敏度：在偏移度等于40KHz，输入6dBμV 时，S/N>80dB
最大偏移度：±68KHz 具有音量扩展
综合S/N 比：>105dB(IHF-A)
综合T.H.D.：<0.5% @ 1KHz
音频输出：非平衡:+4dB(1.25V)/5KΩ 平衡:+10dB(2.5V)/600
综合频率响应：50Hz~18KHz±dB
输出插座：XLR 平衡式及6.3φ不平衡式插座
静音控制模式：独创音码锁定及RF 双重静音控制
静音调整：自动静音
尺寸(m/m)：420（长）×44（高）×180（深）
重量(Kg)：3.0
备注：具有多项专利，通过多国电波法规及安规认证
手持技术参数:
音频输入电平:在“-10dB”位置最高可达+2 伏特分贝，
在“0dB”位置最高可达8 伏特分贝
射频发机输出：最大50 毫瓦
设计方案书
广州荣工自动化科技有限公司 广州市经济技术开发区志诚工业园28号
全国服务热线：020-82216639 官网：www.rogog.com
外壳：金属把手和可充电锂电池模块
尺寸：254mm x Φ51mm
重量：390 克
电源要求：可充电7.2V 锂电池
系统
工作范围：100 米注：实际范围与射频信号的吸收、反射和干扰有关
音频频率响应（+/-2 分贝）：最低：50Hz 最高：15KHz 整个系统的频率取决于话筒元件
总谐波失真：0.6%，典型值
动态范围：>A 加权95 分贝
工作温度范围:-18℃(0℉)至+50℉(+122℉)
无线领夹话筒：MU-300/WT-3
接收机技术参数:
200 个可用信道，频率从520---850MHz 分段。
可根据客户需要在线升级固件，使客户的差异化需求得到最大最快的满足。
在特殊场合需要手动IR-LINK（红外对频）时，请快速按按一次ATUO，并把手持机的IR 孔对准主
机的IR 灯。
中途取消正在进行的自动功能：按住POW 键，直到在动作的LED 或LCD 全部熄灭后再松开POW 键。
开主机：在上电的情况下，红色电源指示灯亮LED 或LCD 灭，表示电源正常接通，长按POW 键3
秒，LCD 点亮，红色电源指示灯灭，此时表示主机已经正常工作。关主机，长按POW 键3 秒，红色
电源指示灯亮LCD 灭，表示电源已经关闭。
主机可为手持发射器提供充电。（请注意手持发射器的电池
版本）。
高等级的语音压缩技术，保证声音品质完美演绎！
高级别的密码锁定技术，有效提高抗干扰能力。
机箱规格：EIA 标准1U
频道组数：双频道
机箱材质：合金
面板显示：LCD
自动选讯：Autoscan
振荡模式：PLL
射频稳定度：5 PPM
载波频段：520Hz~850Hz
设计方案书
广州荣工自动化科技有限公司 广州市经济技术开发区志诚工业园28号
全国服务热线：020-82216639 官网：www.rogog.com
频带宽度：±75K
频率间隔：250K
换频率数：200CH
频率调整：手动模式(M) / 自动模式(A)
接收方式：双调谐器自动选讯
无线接口：BNC/50Ω
供电电压：DC11-16V(额定12V)
灵敏度：在偏移度等于40KHz，输入6dBμV 时，S/N>80dB
最大偏移度：±68KHz 具有音量扩展
综合S/N 比：>105dB(IHF-A)
综合T.H.D.：<0.5% @ 1KHz
音频输出：非平衡:+4dB(1.25V)/5KΩ 平衡:+10dB(2.5V)/600
综合频率响应：50Hz~18KHz±dB
输出插座：XLR 平衡式及6.3φ不平衡式插座
静音控制模式：独创音码锁定及RF 双重静音控制
静音调整：自动静音
尺寸(m/m)：420（长）×44（高）×180（深）
重量(Kg)：3.0
备注：具有多项专利，通过多国电波法规及安规认证
腰包技术参数:
振荡模式： 相位锁定频率合成（PLL）
载波频段： UHF 620~950MHz
频带宽度： 50MHz
频率调整：手动调节
输出功率： 30mW/3mW,在学校工程等多房间用3mW 的发射功率时,可
连续使用24 个小时,发射距离可控制在25M,可有效避免频道相互扰.
在用30mW 的发射功率时,有效距离可保持在110M,特别适合户外和远距离使用。
谐波辐射： <-55dBc
最大偏移度： ±68KHz
最大输入电压： 0dBV
配备音头： 外加Tiansot TX805 超轻,超小迷你电容式音头,让你的声音清晰,自然,保真。
输入插座： 4-pin 迷你XLR 插座
使用电池： 5 号电池两只
操作显示： 以LCD 显示器，同时显示电池容量、频道。
设计方案书
广州荣工自动化科技有限公司 广州市经济技术开发区志诚工业园28号
全国服务热线：020-82216639 官网：www.rogog.com
尺寸(m/m)： 102(长)×63(高)×23(深)
重量(g)： 133
领夹技术参数:
单体： 背极式驻极体
指向性：单一指向
频率回应： 50Hz~16KHz
灵敏度：-45±3dB(0dB=1V/Pa at 1kHz)
输出阻抗：600Ω±30% (at 1KHz)
监听耳机：HD202
佩戴方式：头戴式
频率响应：18-18000Hz
阻抗：32 欧姆
灵敏度：115dB
麦克风：无
线缆长度：3 米

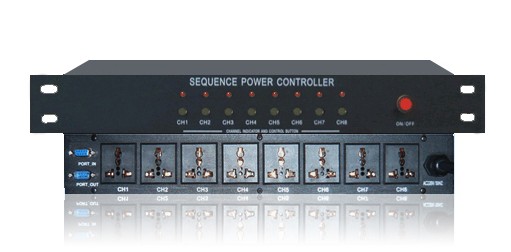

电源时序器：VC-833
·通道数：8
·每路负载：220V/10 2200W/CH
·每步时间：1 SEC
·灯泡：AC 12V
·连接线：3＜CORE MJCPHOENE CABLE
·信号连接：TRS
·尺寸：605×205×76mm
·毛重：3.3KG
设计方案书
广州荣工自动化科技有限公司 广州市经济技术开发区志诚工业园28号
全国服务热线：020-82216639 官网：www.rogog.com
2.2 显示系统
2.2.1 系统组成
由于整个宴会厅的面积在700 平米左右，为了满足整个宴会厅能有更好的视觉，观众能清楚
的看到大屏幕上的内容，考虑到视觉与听觉能有效的相结合，在此，幕布选用了3V，投影机选用
了NEC 的投影机。150 寸投影幕与5000 流明的投影机作为主显示，两副120 寸投影幕与4200 流明
的投影机作为辅助显示，让所有参加宴会人员都可以看的非常清楚。主席台上配一流动的52 寸液
晶电视可让台上会议领导清楚的了解播放的会议内容。
2.2.2 实现功能：
能将各种视频信号（DVD、电脑、摄象机等）通过投影机显示出来；（观众席通过1 个150 寸
的投影幕喝2 个120 寸的投影幕来进行观看）
2.2.3 产品介绍

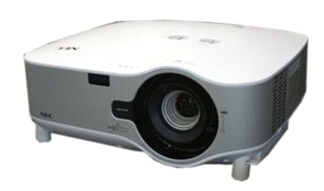

5000 流明投影机：NP3250+
投影机技术LCD
技术类型及规格带微镜阵列的0.8英寸PolySilicon TFT LCD×3活性矩阵
部件尺寸0.800 英寸
部件数量3 个
投影机亮度5000 流明
对比度600:1
标准分辨率1024×768
最大分辨率1600×1200
投影镜头缩放比1.5-2.0:1, F=1.7-2.2,
f=24.4-32.5mm
屏幕比例4:3
投影尺寸30-500英寸
投影距离0.89-20.8 m
投影色彩16.770 M色
投影方式前投,桌上
设计方案书
广州荣工自动化科技有限公司 广州市经济技术开发区志诚工业园28号
全国服务热线：020-82216639 官网：www.rogog.com
调整功能梯形校正, 水平正负40度, 垂直正负35度
输入3个计算机输入、3个复合输入、1个视频输入、1个S-Video输入
输出1个显示器输出、1个音频输出
控制1个USB接口、1个网络接口、1个无线网络(USB接口)、1个遥控器、
一个PC控制
投影灯泡330W/ 264W(ECO)
灯泡寿命2000(正常)/ 3000(ECO) 小时
功耗490W(正常)/ 410W(ECO)/ 26W(待机)

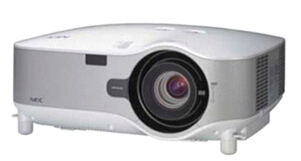

4200 流明投影机：NP2250+
投影机类型：主流工程型
投影机亮度：4200流明
投影机技术：LCD
对比度：600:1
标准分辨率：1024×768
屏幕比例：4:3
投影尺寸：30-500英寸
灯泡寿命：2000(正常)/ 3000(ECO)小时
投影色彩：16.77M色
功耗：460W(正常)/ 410W(ECO)/ 26W(待机)
噪音：34/ 30(ECO)dB
重量：7.3kg

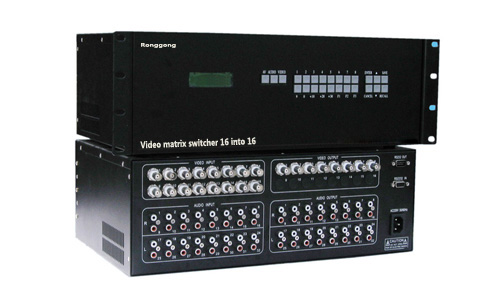

AV矩阵：AV0808
·支持8路音视频信号输入，8路音视频信号输出，输入、输出端口
采用RCA接口。
·支持快速切换操作。
·支持视频信号类型有：复合视频(信号)。
·音频信号类型有：立体声，平衡或非平衡接法。
设计方案书
广州荣工自动化科技有限公司 广州市经济技术开发区志诚工业园28号
全国服务热线：020-82216639 官网：www.rogog.com
·100MHz(-3dB)，满载的高带宽。
·具有掉电记忆功能带有断电现场保护、LCD液晶显示、音视频同步或分离切换等功能。
·具有红外遥控功能和RS232通信功能。
·可机架安装的2U金属机箱。
·采用可编程逻辑陈列电路，任意交互切换。
·信号长距离传输失真补偿技术。
·内置国际通用电源。

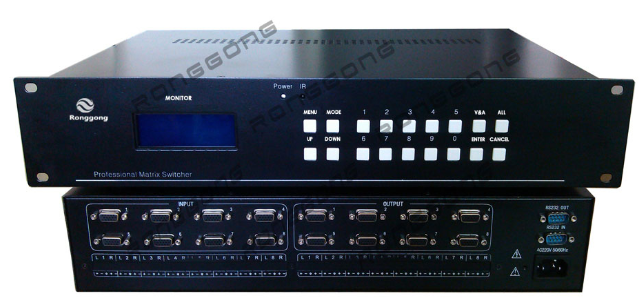

VGA矩阵：VGA0808
·支持8路音视频信号输入，8路音视频信号输出。
·支持快速切换操作。
·独立的VGA输入、输出端子，采用15-PlN Hd母接口，支持各种RGB、
VGA信号源。
·支持视频信号类型有：RGBHV，RGBS，RGsB，RsGsBs。
·350MHz(-3dB)，满载的高带宽。
·具有掉电记忆功能带有断电现场保护、LCD液晶显示、音视频同步或分离切换等功能。
·具有红外遥控功能和RS232通信功能。
·音频信号类型有：立体声，平衡或非平衡接法。
·可机架安装的2U金属机箱。
·采用可编程逻辑陈列电路，任意交互切换。
·信号长距离传输失真补偿技术。
·内置国际通用电源。
2.3 灯光系统
2.3.1 系统组成
在此设计中，我们考虑到舞台整体效果体现出形和色，采用了分组、独立、整体的系统控制，
整套系统以舞台中心面向观众的演员朝向为基点划分的，由舞台照明灯和舞台效果灯以及调光控
制设备组成，舞台照明灯分为面光、顶光、侧光、背景光（天幕光和地排光），会议照明光（三基
色柔光灯）；舞台效果灯由6 盏电脑摇头灯组成；灯光控制中心采用1 台24 路数字调光台，电脑
摇头灯由摇头灯控台控制，可编程变换出各种各样的灯光效果。
本舞台大部分采用了PAR 灯，在举行会议时，只要将面光桥内的三基色会议灯打开，主席台
上的人不会感觉到很热，像在常温下一样舒适。
设计方案书
广州荣工自动化科技有限公司 广州市经济技术开发区志诚工业园28号
全国服务热线：020-82216639 官网：www.rogog.com
另外，我们设计了8 台摇头灯，多种动态灯光照明效果于一体，按照程序自动变化的组合装
置，通过控制灯具中的微型电机的程序完成转向、换色、调焦等指令动作来提高演出的艺术感染
力，节省工作时间，提高制作效率的实用型。
系统选配了调光台和灯光控制台，面光、顶光、侧光、背景光、逆光均可受512DMX 信号的
调光台来控制，根据现场结构，可将所有灯具编好程序，可进行分组或整体控制，变换出舞台不
同色彩与亮度。灯光控制台主要控制摇头灯，共有246 个通道，该产品功能多、可靠性高、储存
量大、操作灵活方便，常规灯光部分可以多场景、多走灯程序同时输出，以极其简单的操作，实
现非常复杂的多种实时控制，具有电脑灯摇杆控制，可对电脑灯进行现场即兴控制。
2.3.2 实现功能
提供舞台会议照明灯光
提供舞台照明灯光
提供多功能厅举办各种文艺晚会、舞会、演出所必须的各种灯光效果
2.3.3 产品介绍
摇头灯：X-5
1．电压：220V/50Hz（标准）
2．灯泡：HMI575W
3．耗电量：680W
4．控制信号：DMX512
5．控制通道：13CH（16bit）10CH(8bit)
6．马达数：9
性能特点
⊙ 八种颜色，可作高速双向彩虹及滚动效果
⊙ 八种可更换图案（含一款玻璃图案）
⊙ 图案内转功能，快速、慢速、正转、反转自由调节
⊙ 机械线性调光及1-7 次/秒频闪效果
⊙ 水平方向370 度扫描，扫描动作平滑，定位准确
⊙ 垂直方向270 度扫描，扫描动作平滑，定位准确
⊙ 水平运动位置微步调整（可屏蔽此通道功能）
⊙ 垂直运动位置微步调整（可屏蔽此通道功能）
⊙ 三棱镜及棱镜正、反自由旋转功能
⊙ 图案投射远近清晰度自处对焦功能
设计方案书
广州荣工自动化科技有限公司 广州市经济技术开发区志诚工业园28号
全国服务热线：020-82216639 官网：www.rogog.com
⊙ 二只对流风扇致冷，内部优化风路设计，散热充分良好
⊙ DMX 通道数据数码直观显示
⊙ 可选择音乐触发及自组联机按内置程序工作
聚光灯：PAR56
COCO系列铝镁合金筒灯灯身：采用具有抗氧化的铝镁合金，用机械
深抽制造。厚薄均匀，高强度。非一般旋压赶制可比。银色筒身采
用纯物理式的机械抛光的表面处理。色泽在高温下亦恒久不变，并
非电镀等化学方法上光处理。黑色筒身采用金属哑光涂层，经高温
烤制。
灯把：采用铝镁合金型材制造。并经热处理提高硬度，能适应加装
换色器等，以任何角度吊挂不变形。
磁座：采用精致陶瓷，比普通陶瓷更耐高温，高电压，触片以及弹簧夹都经特殊处理，防止使用
中高温氧化扩大，达到国际标准。
电源线：采用105度三芯高温线，达到国际安全标准。
安全网：带有全金属防爆网。
额定电压AC220v
额定功率300W
总重量1.4KG
灯体材料Aluminuml
灯体颜色Polish－Black
色片夹217×217
舞台回光灯：SKY-2000B
舞台回光灯采用大角度真空镀铝膜反光镜，光利用率高，投射距离
远，光场均匀，光线柔和，亮度高。优质铁皮外壳，精细喷漆处
理，做工细致，造型美观，紧凑，广泛应用于舞台、电视台、剧场
等的面光、顶光、侧光、逆光。e f
特点：具光效高、散光分布合理、聚光性强、射程远、反光镜为Ø00mm
玻璃真空镀铝膜。
电源： 220v/50Hz
光源： 2000w-1000w 反射摄影灯泡
色温： 3200K
功率： 2000w
设计方案书
广州荣工自动化科技有限公司 广州市经济技术开发区志诚工业园28号
全国服务热线：020-82216639 官网：www.rogog.com
天幕灯：SKY-1000W
优质铁皮结构，精致铝材反光罩，光利用率高，投射距离远，面积
大，光场均匀，光线柔和，亮度高。精细喷漆处理，做工细致，造
型美观，紧凑，广泛应用于舞台、剧场等的背景照明。e f
电源： 220V/50Hz
光源： 1000w 双端石英卤钨灯泡
色温： 3200K
功率： 1000w
重量： 2kg
规格： 44.5cmX31.5cmX27cm
地排灯：SKY-2000WD
电源： 220v/50Hz
光源： 2000w 石英卤钨灯泡
色温： 3200K
功率： 2000w

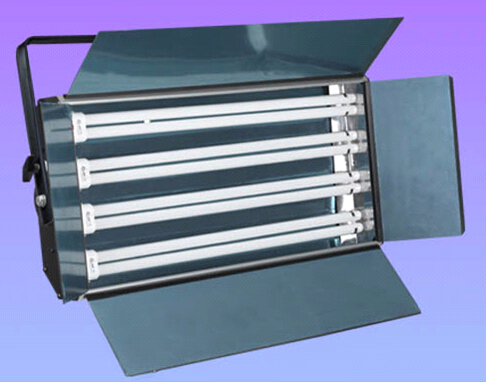

三基色柔光灯：SKY-36X4
三基色柔光灯采用了当今流行三基色灯管作为光源，光线柔和，均
匀无热辐射。显色性好达到了摄像机摄像要求，并且节能省电，灯
管使用寿命达到一万小时左右。三基色柔光灯适用于中小型演播
室、会议室、多功能会议厅等。e f
电源：220v/50Hz
色温：3200K
功率：114w
烟机：PT-1500
使用电压AC220V/50Hz
功率1500W
限流保险250V/10A
预热时间11Min
烟量输出18000Cuft/Min
油桶容积2.5L
设计方案书
广州荣工自动化科技有限公司 广州市经济技术开发区志诚工业园28号
全国服务热线：020-82216639 官网：www.rogog.com
镜面管道技术电子温度控制线控器无线遥控器
电脑灯光控制台：246MKII
246 DMX通道，2个DMX信号输出端口。
可控制18台12通道电脑灯+12调光通道+18开关通道。
LCD 显示。
12个通道推杆，1个走灯速度推杆，1个渐变推杆，1个灯光主控推杆，1个摇杆控制Tilt / Pan。
可同时运行多个走灯程序。
可提灯操作。
54个走灯程序，432个场景。
走灯程序音乐触发。
关机数据保持。
电源：AC100-240V，50-60Hz
体积：485mm × 267mm × 95mm
重量：4.7Kg
调光台：FDL-80024
24 路输出；
8 路独立调光；
16 路点控/闪动、锁存/清除、8/4 声控；
12 种走灯，48 种程序；
输入电源：单相AC 220V、50Hz；三相AC 380V、50Hz；
输出功率：每路2KW/3KW；
尺寸：L483×W332×H133。
第三章公司简介
广州荣工自动化科技有限公司是集生产、研发、销售为一体的专业化工程公司，公司汇
集了众多行业技术人才和经验丰富的专业工程人员，主要经营范围包括：大屏幕投影演示拼接系
统、智能化中央集成控制系统、远程视频会议系统、专业数字会议系统、信号接口处理系统、会
设计方案书
广州荣工自动化科技有限公司 广州市经济技术开发区志诚工业园28号
全国服务热线：020-82216639 官网：www.rogog.com
议环境扩声系统、专业舞台音响扩声系统、专业舞台灯光系统。
公司自成立以来，始终以市场为向导、以服务为根本，为客户提供完善、优质的工程为己任。
公司全体员工以饱满的热情、求真务实的精神，孜孜不倦的追求、不拘一格的创新，完成了诸多
有影响力的系统工程，并得到了客户的一致好评，成功的树立了广州荣工（Ronggong）自动化科技有限公司公司专业、优质、领先的市
场地位和形象。
我们的技术人员均有多年的设计与施工经验，采用的先进的设计软件，以保证每一项工程的
科学性和合理性；我们拥有一支积极进取的团队，以丰富的工程经验、广阔优良的产品资源、专
业诚信的服务来满足客户的需求，赢得客户的信赖，我们始终坚持以“诚信、专业、进取、创新”
的经营理念，以为客户提供优质音视频系统工程为己任，为客户提供包括方案策划、器材销售和
系统工程的咨询、设计、安装、调试及售后服务等全方位音视频系统服务。因此，我们有信心，
有实力赢得您的信赖！
主营商品介绍：主要经营音箱、功放、周边电子设备、数字模拟调音台、数字音频媒体矩阵、
会议话筒、麦克风、投影机、投影幕、中央集中控制、舞台灯光、摄像头、远程视频会议、电视
电话会议等相关产品。
主营产品品牌介绍：英国BASSCO（钡思克）音响系统，台湾BISONGPRO（比声）会议系统中国
区域总代理，英国OHM（奥妙）音响华南地区总代理、美国AMX 中控、POLYCOM（宝利通）视频会
议、AKG 话筒、德国SENNHEISER（森海赛尔）话筒、日本YAMAHA（雅马哈）调音台、英国SOUNDCRAFT(声
艺)调音台，美国QSC 功放，美国Symetrix（思美）、美国EAW、日本PANSONIC（松下）投影机、
日本SONY（索尼）投影机等产品的核心代理经销商。
我们的优势：
ISO9001 质量管理体系认证公司
专业音响工程综合技术能力壹级企业
音视频工程企业资质壹级
具有Ronggong软件工程师认证和国家高
级音响师、调光师资质的设计团队和工程团队。
使用EASE4.3 专业扩声、LIGHTINGSTUDIO 专业舞台灯光设计软件进行设计。
使用专业测试仪器和SIA SmaartLive 测试软件进行声场测试和音响效果调试__
